边坡监测系统方案

边坡监测系统方案是一套综合性的自动化安全监控体系，旨在通过多种技术手段对边坡的稳定性进行实时、连续的监测与评估。该系统通过对环境、变形、支护结构等多维度参数的采集与分析，为边坡的安全预警与灾害防治提供科学依据。

一、 环境监测
环境监测主要关注降雨和土壤含水状况。降雨量数据通过现场安装的雨量计获取，它直接记录单位时间内的降水数据。土壤含水率监测则通常与水分传感器配合，反映土体内部的湿度变化。这两项数据是分析边坡稳定性受气象条件影响程度的关键指标，尤其在强降雨期间尤为重要。

二、 变形监测
变形监测是评估边坡稳定性的核心。

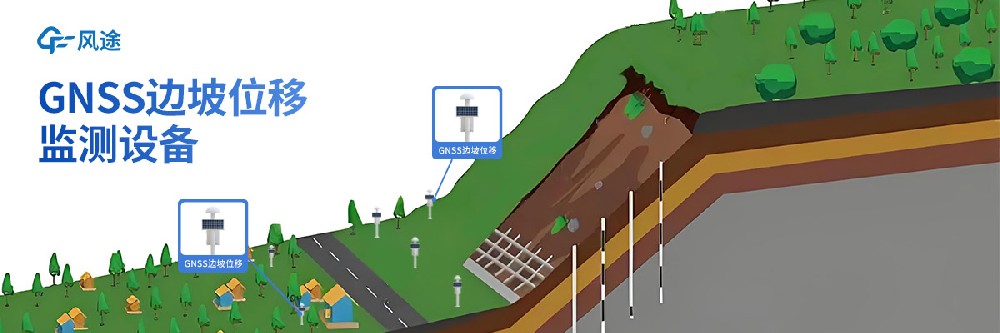

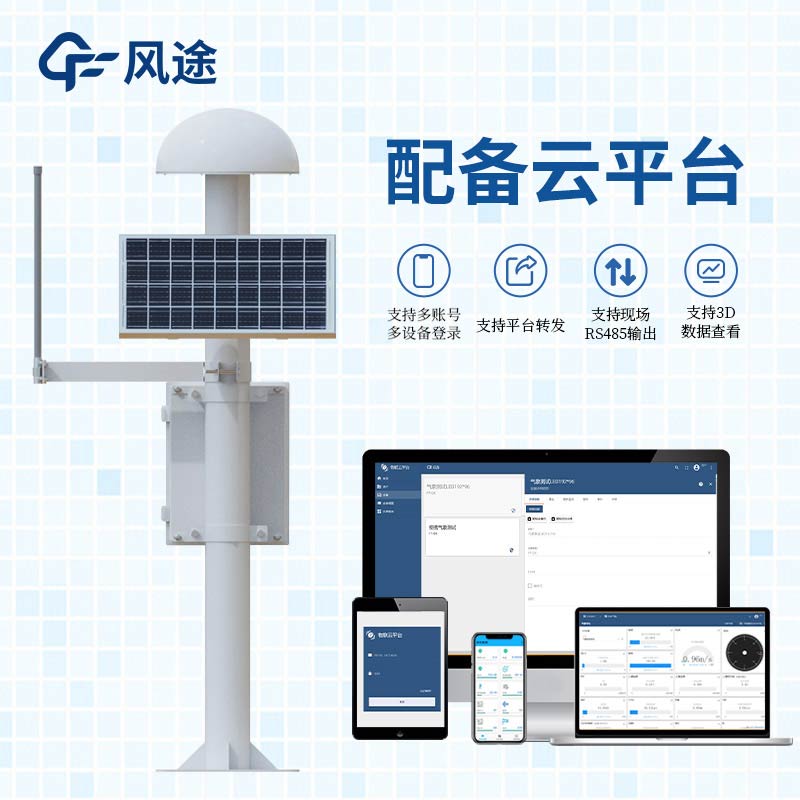

表面位移监测采用全球导航卫星系统（GNSS）接收机，通过接收卫星信号，精确测量边坡表面监测点的三维坐标变化，从而计算出整体位移量和方向。
地表相对位移监测使用拉线式位移传感器，该设备通过测量伸缩线的长度变化，来监测边坡表面特定两点之间裂缝或错台的张开、闭合变化量。
土体内部位移监测采用串联式固定测斜仪，该设备由多个测斜传感器通过杆件串联并埋设于钻孔中，能够精确测量不同深度处土体的水平位移，从而判断潜在滑动面的位置与变形大小。
地裂缝监测则专门使用裂缝计，直接安装在出现的裂缝两侧，监测裂缝宽度的发展变化。

三、 挡土墙与地下水监测
对于支挡结构，挡土墙的侧向压力通过埋设在墙背与土体接触面的土压力计进行测量。挡土墙的倾斜状态则通过安装在墙顶或墙面的盒式固定测斜仪进行监测。
地下水是影响边坡稳定的重要因素，通过埋设在钻孔或测管中的孔隙水压计，可以监测土体内部孔隙水压力的变化，评估地下水对边坡稳定性的影响。

四、 支护结构监测
支护结构的受力与工作状态直接关系到工程效果。
锚杆轴力和锚索应力分别通过焊接在杆体上的钢筋计和安装在锚索锚固端的锚索计进行监测，直接获取杆体的受力数据。
抗滑桩的倾斜监测同样可采用固定测斜仪。格构梁的应力状态则通过在梁体表面或内部安装应变计来间接反映其受力情况。

五、 视频监测
视频监测作为直观的辅助手段，在现场关键位置布设高清摄像机，进行全天候实时监控，便于远程查看现场状况，并为异常情况提供影像证据。

综上所述，边坡监测系统方案通过集成上述各类传感器与设备，构建了一个多层次、全方位的监测网络。数据通过有线或无线方式传输至监控中心，经专业软件进行分析处理，最终实现边坡稳定状态的实时评价与分级预警，有效保障生命财产安全。
