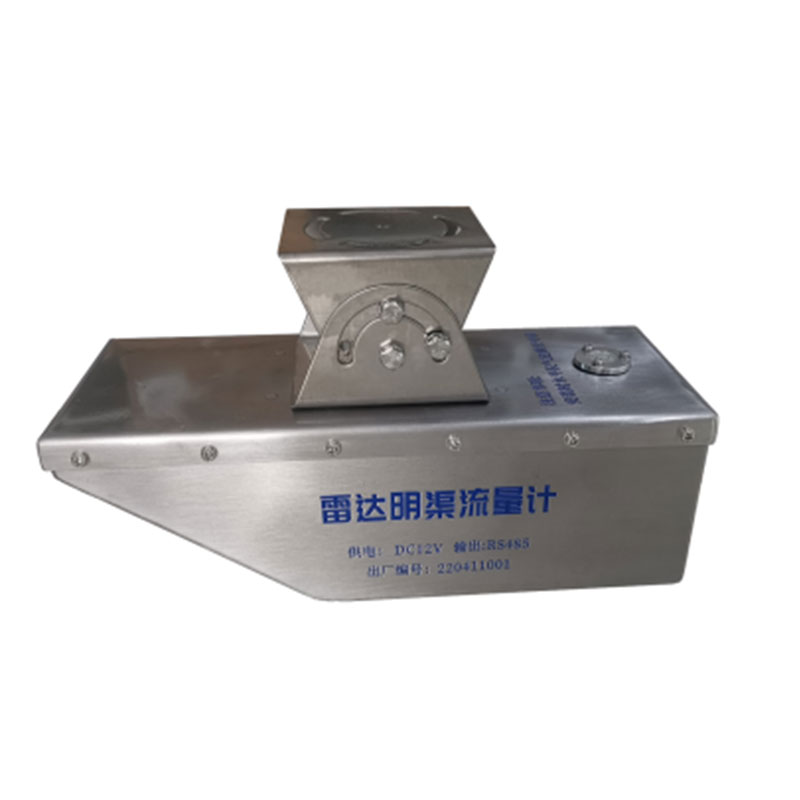

雷达水位流速一体机采用K波段天线实现非接触测量

雷达水位流速一体机采用K波段平面微带阵列天线，集垂直角度补偿和流速平均等功能于一体，实现0.1-20m/s测速范围，精度达±0.01米/秒，液位测量范围0-30米，适用于河道、灌渠、防汛预警等非接触式水文监测。

雷达水位流速一体机是一种将雷达水位测量与雷达流速测量集成于一体的水文监测设备，通过非接触式测量方式同步获取水体水位高度和水流速度数据，并依据内置算法计算断面流量。该设备的核心技术采用了K波段平面微带阵列天线，雷达频率为24GHz，具备能量集中、低功耗的特点，K波段平板雷达技术与调频连续波测距功能相结合，用于水位和流速的精准测量。设备内部集成了垂直角度补偿、流速平均、信号强度检测和串口通信控制等多个功能模块，非接触式雷达测流系统在测速时不受污水腐蚀和泥沙淤积影响，土建施工量少，受水毁影响较小，便于后期维护，同时可保障现场人员安全，不仅适用于常规环境监测，尤其适合承担急难险重的观测任务。

雷达水位流速一体机的测量范围方面，流速测量为0.1-20米每秒，液位测量范围为0至30米，测速精度达到±0.01米每秒，并满足±1%FS的综合精度要求。设备支持双向流速自动识别，具备防反接和过电压保护功能，系统功耗较低，一般采用太阳能供电即可满足日常测流需求。设备配置了RS485数字接口和可选的4-20毫安模拟输出，兼容标准的Modbus-RTU协议，方便接入现有的水文监测系统，并可选配无线数据传输模块。设备外壳采用不锈钢与铝合金材质，防护等级达到IP68，工作温度范围为-35℃至70℃，能够适应野外恶劣环境下的长期运行。

雷达水位流速一体机可广泛应用于明渠、河道、灌渠、地下排水管网、防汛预警等水文监测场合，在江河湖泊、潮汐水域、水库闸口、地下水道管网及灌溉渠道等水域均可进行非接触式水位流速测量。辅助水处理作业方面，该设备可用于城市供水、排污监测、流量计算及入水排水流量监测等非接触式流量测量任务。雷达水位流速一体机的安装较为简单，可借助桥梁或支架等现有建筑基础完成架设，但需确保雷达波发射方向与水流方向保持平行，发射波与水面夹角出厂默认为45度角，安装位置宜选在流态稳定的直线渠道段，避免靠近闸门出口或渠道弯头处，安装高度建议控制在5米以内，以获取较强的测量信号和可靠的数据结果。
