北斗GNSS地表位移监测站如何实现毫米级形变感知

北斗GNSS地表位移监测站采用差分RTK技术，水平精度±2.5mm+1ppm，垂直精度±5mm+1ppm，支持离线解算，广泛应用于大坝、桥梁、滑坡等工程安全监测领域。

北斗/GNSS地表位移监测站是一种基于全球导航卫星系统的高精度变形监测设备，通过差分RTK技术实现毫米级的位移监测能力。设备可同时接收北斗、GPS、GLONASS等多系统卫星信号，结合实时动态差分定位算法，消除信号传输过程中产生的各类误差，将定位精度提升至毫米级别。在实际监测场景中，该设备水平精度达到±2.5毫米加百万分之一，垂直精度达到±5毫米加百万分之一，能够精准感知坝体沉降、桥梁挠度、边坡蠕变等微小形变过程。

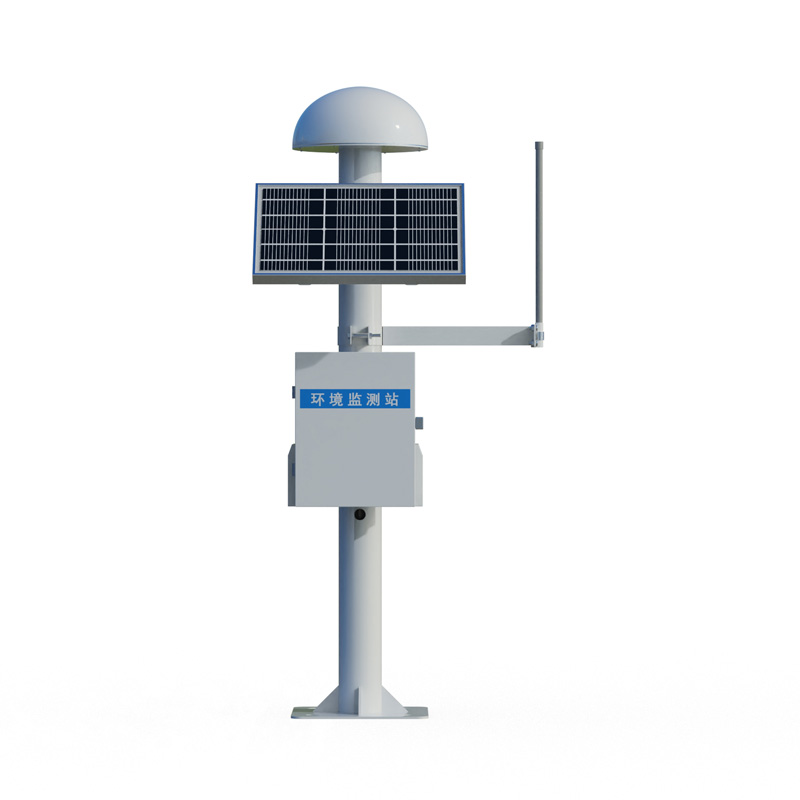

北斗GNSS地表位移监测站采用一体式设计，将GNSS接收机、高精度监测天线、太阳能供电系统、4G或北斗双模通讯模块集成于一体，无需复杂布线和分体组装，现场仅需固定立杆即可完成安装调试。设备标配30W太阳能板和20Ah储能电池，可在无市电接入的野外偏远环境中实现全年24小时不间断运行，彻底摆脱对外部供电的依赖。传感器功耗仅0.25瓦，整机功耗控制在1瓦以内，太阳能供电系统可在连续阴雨天仍维持设备正常运转。

天线配置方面，北斗GNSS地表位移监测站采用扼流圈天线并复合磁性吸波材料，有效抑制多径效应带来的信号干扰，确保在复杂地形和电磁环境下仍能保持稳定的信号接收质量。通信协议支持Modbus-RTU，设备端可直接完成离线解算，输出垂直与水平方向的位移量，无需依赖后端云平台进行二次计算，同时兼容RTCM3差分数据格式，便于接入不同厂商的基准站网络。

在工程应用层面，北斗GNSS地表位移监测站已在大坝安全监测、桥梁健康检测、滑坡预警等多个领域实现规模化部署。三峡枢纽北斗高精度监测系统覆盖大坝主体、边坡、船闸等关键部位，其自主研发的单北斗解算系统与同期高精度视准线法获得的监测成果相比，差值保持在1.1毫米以内。永康市杨溪水库引入北斗高精度位移监测系统后，持续追踪坝体表面位移变形量，以毫米级监测精度实现了坝体运行动态管理。甘肃电投九甸峡水电站依托北斗定位技术布设了22个GNSS测点，实时捕捉滑坡体和边坡关键区域的微小形变，数据超出预警阈值时系统自动触发分级预警。

北斗GNSS地表位移监测站的安装需要遵循一定的技术要求。基准站和测量站周围不宜有高大建筑物遮挡，基线距离推荐控制在500米以内，最大不超过2公里，且尽量选择同海拔安装。天线应保证在20米范围内处于最高点，安装底座需牢固可靠。设备工作环境覆盖零下40摄氏度至零上85摄氏度，相对湿度0%至95%无凝露条件下均可正常运行。对于超过2公里甚至10公里的基线距离，由于电磁环境和地形的影响，位移精度可能降低至10厘米级别。

随着工程安全监测对精度和实时性要求的不断提高，北斗/GNSS地表位移监测站以其高精度、低功耗、一体化部署的技术优势，正在成为地质灾害防控和重大工程结构健康监测的核心装备。
