智慧路灯环境传感器

一、产品简介

　　山东风途物联网科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

　　与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

FT-WQX8型八要素微气象仪创新性地将气象标准参数(风速、风向、温度、湿度、气压、pm2.5、pm10、噪声)通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将八项参数一次性输出给用户。产品结构紧凑，外形美观、大方、高度集成。

二、产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆

3、风速、风向、温度、湿度、气压、pm2.5、pm10、噪声八要素一体式（实用新型专利，专利号ZL 2020 2 3215649.5）☆

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；（发明专利，专利号ZL 2021 1 0237536.5）

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；（发明专利,专利号ZL 2021 1 0237536.5）

3、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市气象局校准证书）

4、空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市气象局校准证书）

5、大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市气象局校准证书）

6、PM2.5：0-1000ug/m3（±10%）

7、PM10：0-1000ug/m3（±10%）

8、噪声：30-120dB（±1.5dB）

9、功率:0.72W

10、蓝牙：内置蓝牙模块，可连安卓手机；

11、有线传输：485转USB，可直连电脑；

12、数据存储：不少于50万条；

13、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

14、生产企业具有计算机软件注册证书☆

15、生产企业为3A级信用企业☆

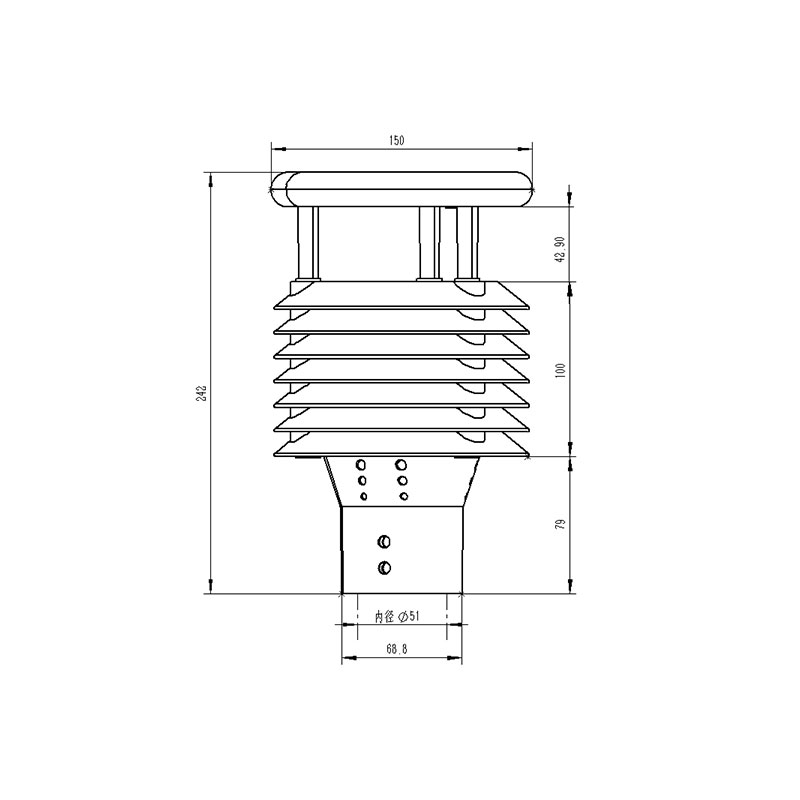

四、产品尺寸图

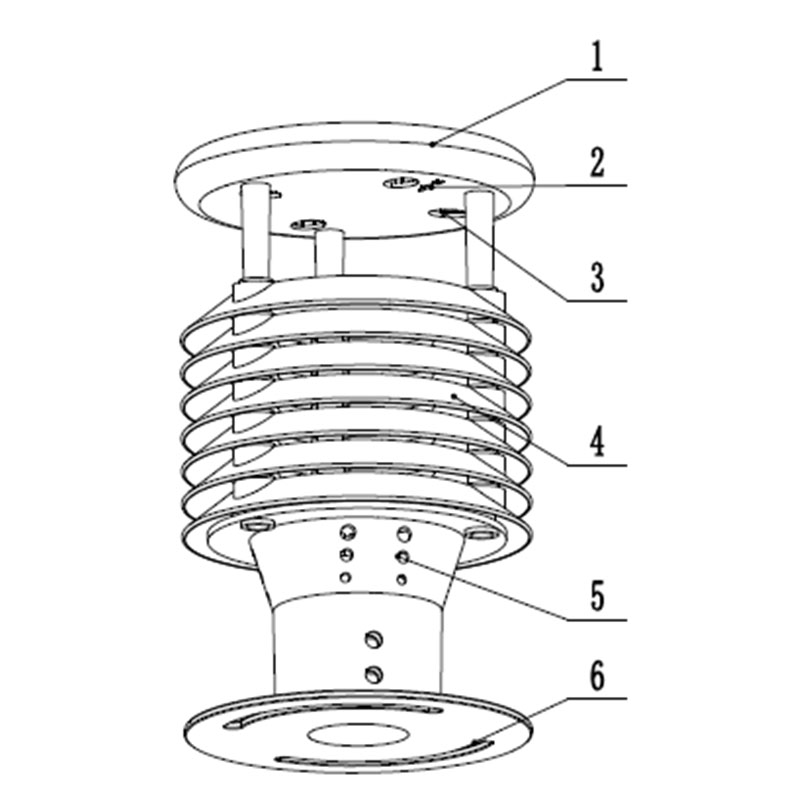

五、产品结构图

1、控制电路

2、指北箭头

3、超声波探头

4、百叶箱PM2.5、PM10

5、温度、湿度、噪声、气压监测位置

6、法兰转换头

※此产品可选配电子罗盘功能

六、产品接线定义

定义		备注
VCC	电源正	DC12V
GND	电源地
485A	RS485A
485B	RS485B

智慧路灯环境传感器一句话卖点：

智慧路灯环境传感器是一款集成风速、风向、温度、湿度、气压、PM2.5、PM10、噪声八项监测于一体的一体式气象监测设备，解决城市道路、智慧灯杆等户外场景下多要素气象环境参数连续在线监测与数据实时传输问题。

智慧路灯环境传感器常见问题解答：

问：智慧路灯环境传感器能够监测哪些环境参数？

答：该产品可同时监测风速、风向、温度、湿度、气压、PM2.5、PM10和噪声共八项气象环境要素，所有参数通过一个高度集成结构实现，并通过数字量通讯接口一次性输出，实现户外24小时连续在线监测。

问：智慧路灯环境传感器的风速风向测量原理是什么？优势在哪里？

答：产品采用超声波原理测量风速风向，通过发射连续变频超声波信号并测量相对相位来实现检测。与传统微型气象仪相比，克服了对高精度计时器的依赖，避免了因传感器启动延时、解调电路延时、温度变化造成的测量不准问题，无启动风速，零磨损。

问：智慧路灯环境传感器适用于哪些应用场景？

答：产品广泛应用于城市道路智慧路灯、气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，适合需要多要素气象数据实时采集与传输的各类户外场景。

问：智慧路灯环境传感器在户外长期使用时如何保证稳定性和耐用性？

答：产品采用ASA工程塑料，室外应用常年不变色。顶盖采用隐藏式超声波探头设计，有效避免雨雪堆积和自然风遮挡。同时具备看门狗电路和自动复位功能，抗干扰能力强，确保系统长期稳定运行。

问：智慧路灯环境传感器的数据输出和通讯方式有哪些？

答：标配RS485通讯接口（MODBUS协议），可选配232、USB、以太网接口，支持数据实时读取。内置蓝牙模块可连接安卓手机，也可通过485转USB直连电脑。可选配无线传输模块，最小传输间隔1分钟。

问：智慧路灯环境传感器是否需要定期维护和现场校准？

答：产品设计为免维护，无需现场校准。整机无移动部件，零磨损，大大降低了后期运维成本。探头采用卡扣式设计，有效解决了运输和安装过程中松动导致测量不准的问题。

问：智慧路灯环境传感器价格是多少？是否提供定制化配置？

答：产品参考价格为4400元。支持可选配无线传输模块、电子罗盘等功能，也可根据需求选择不同的通讯接口配置。具体选型方案可根据实际应用场景和监测需求进行调整。

问：智慧路灯环境传感器安装是否复杂？有哪些安装注意事项？

答：产品结构紧凑、高度集成，安装便捷。产品配有法兰转换头，安装时需注意指北箭头方向对准正北以确保风向数据准确。探头为卡扣式设计，安装后需确认卡扣到位避免松动。供电为DC12V，按接线定义正确连接即可。
