气象传感器

一、气象传感器产品简介

　　气象传感器又称微气象传感器、五要素气象传感器，气象传感器是一款结构紧凑、高精度、高可靠和免维护的多要素一体化传感器，把风速、风向、温度、湿度、大气压力五要素一体式。山东风途物联网科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

　　与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

　　FT-WQX5型气象传感器创新性地将风速、风向、温度、湿度、大气压力通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将五项参数一次性输出给用户。

二、气象传感器产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆

3、风速、风向、温度、湿度、大气压力五要素一体式（实用新型专利，专利号ZL 2020 2 3215649.5）☆

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、气象传感器技术参数

1、风速：0～60m/s（±0.1m/s）；（北京市气象校准证书）

2、风向：0～360°（±2°）；（北京市气象校准证书）

3、空气温度：-40-60℃（±0.3℃）；（北京市气象局校准证书）

4、空气湿度：0-100%RH（±3%RH）；（北京市气象局校准证书）

5、大气压力：30-110Kpa（±0.25%）；（北京市气象局校准证书）

6、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

7、生产企业具有计算机软件注册证书☆

8、生产企业为3A级信用企业☆

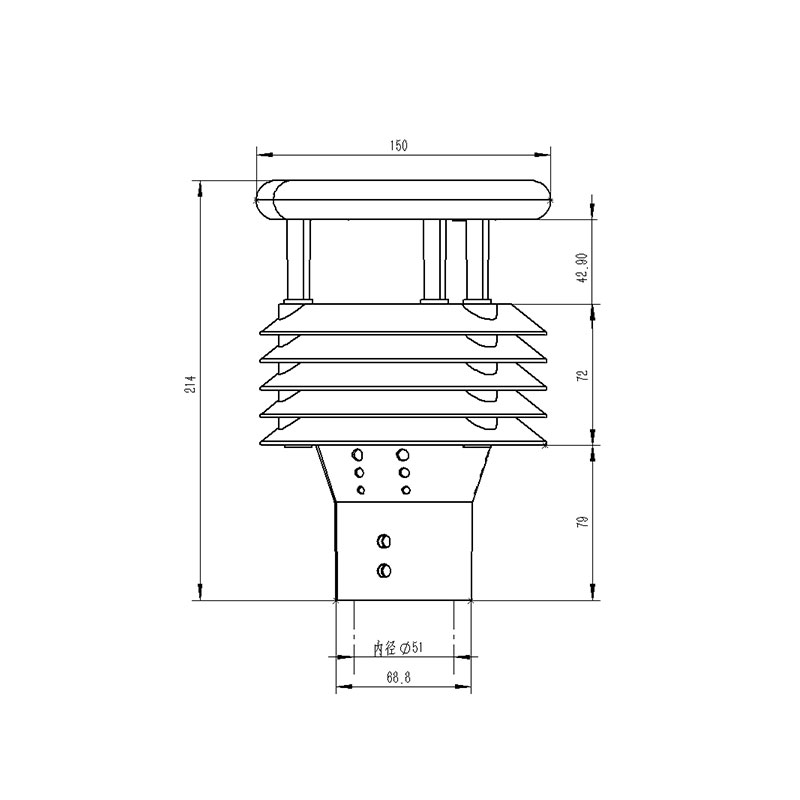

四、气象传感器产品尺寸图

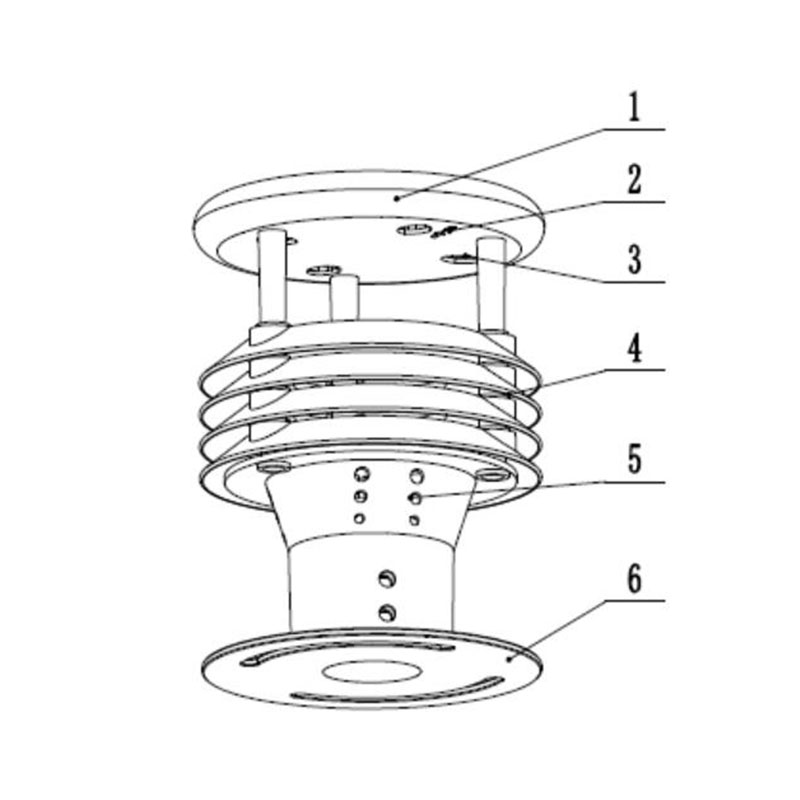

五、气象传感器产品结构图

1、控制电路

2、指北箭头

3、超声波探头

4、百叶箱

5、温度、湿度、气压监测位置

6、底部固定法兰

※此产品可选配电子罗盘、GPRS(内置)/GPS（二选一）

六、气象传感器产品接线定义

五要素气象传感器一句话卖点：

五要素气象传感器是一款集风速、风向、温度、湿度、大气压力监测于一体的高精度一体化设备，无需维护、实时在线监测，专为户外气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等场景提供可靠的气象数据支撑。

五要素气象传感器常见问题解答：

1. 五要素气象传感器能够测量哪些气象要素？

FT-WQX5气象传感器可同时测量风速、风向、温度、湿度和大气压力五个气象要素。风速测量范围为0～60m/s（精度±0.1m/s），风向0～360°（精度±2°），温度-40-60℃（精度±0.3℃），湿度0-100%RH（精度±3%RH），大气压力30-110Kpa（精度±0.25%）。

2. 五要素气象传感器与传统气象仪相比有哪些优势？

该产品克服了对高精度计时器的依赖，避免了因传感器启动延时、解调电路延时、温度变化造成的测量不准问题。采用超声波测量原理，无启动风速、无移动部件、零磨损，具备看门狗电路自动复位功能，抗干扰能力强，且免维护、无需现场校准。

3. 五要素气象传感器采用什么通讯方式？

产品标配RS485通讯接口（MODBUS协议），支持将五项参数一次性数字量输出。同时可选配232、USB、以太网接口，支持数据实时读取；还可选配无线传输模块，最小传输间隔为1分钟。

4. 五要素气象传感器的安装和维护是否复杂？

安装非常简便。探头采用卡扣式设计，有效解决了运输和安装过程中松动、不准的问题。产品采用ASA工程塑料，室外应用常年不变色。整机无移动部件，无需现场校准和日常维护，真正实现免维护运行。

5. 五要素气象传感器适用于哪些应用场景？

该产品已广泛应用于气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域。可实现户外气象参数24小时连续在线监测，为各类场景提供实时、准确的气象数据支撑。

6. 五要素气象传感器的价格是多少？

产品参考价格为3400元。具体价格可能因采购数量、配置选型（如是否需要无线传输模块、不同通讯接口等）有所差异，建议直接咨询厂商获取最新报价。

7. 五要素气象传感器的外壳材质和防护设计如何？

产品采用ASA工程塑料材质，在室外环境下常年使用不变色、不老化。顶盖采用隐藏式超声波探头设计，有效避免雨雪堆积干扰和自然风遮挡，该设计已获得实用新型专利（专利号ZL 2020 2 3215713.X）。

8. 五要素气象传感器有哪些质量认证？

产品风速、风向已获得北京市气象校准证书，温度、湿度、大气压力已获得北京市气象局校准证书。生产企业通过ISO质量管理体系、环境管理体系和职业健康管理体系认证，拥有计算机软件注册证书，并被评定为3A级信用企业。
