多要素气象传感器

一、产品简介

　　山东风途物联网科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

　　与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

FT-WQX10型十要素微气象仪创新性地将空气温度、湿度、大气压力、风速、风向、PM2.5、PM10、噪声、雨量、光照通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将十项参数一次性输出给用户。

二、产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆

3、温度、湿度、大气压力、风速、风向、PM2.5、PM10、噪声、雨量、光照十要素一体式（实用新型专利，专利号ZL 2020 2 3215649.5）☆

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、技术参数

1.风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；（发明专利，专利号ZL 2021 1 0237536.5）

2.风向：测量原理超声波，0～360°（±2°）；分辨率：1°；（发明专利,专利号ZL 2021 1 0237536.5）

3.空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市气象局校准证书）

4.空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市气象局校准证书）

5.大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市气象局校准证书）

6.PM2.5：0-1000ug/m3（±10%）

7.PM10：0-1000ug/m3（±10%）

8.噪声：30-120dB（±1.5dB）

9.光照：0-157286LUX（＜±3%）

10.光学雨量：0-4mm/min（≤±4%）

11.功率:0.84W

12.生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

13.生产企业具有计算机软件注册证书☆

14.生产企业为3A级信用企业☆

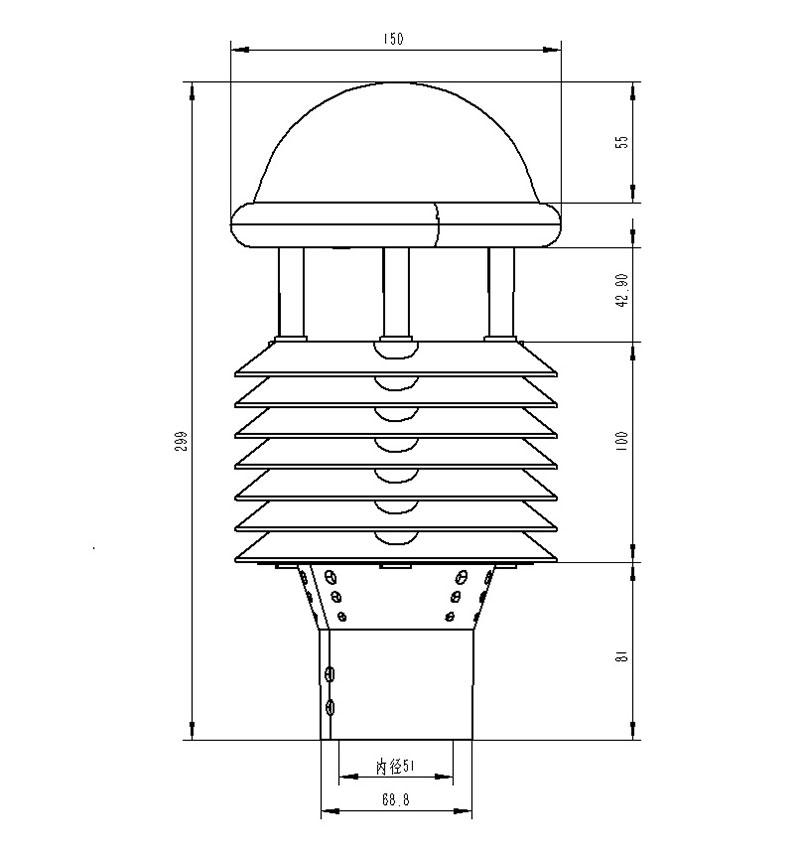

四、产品尺寸图

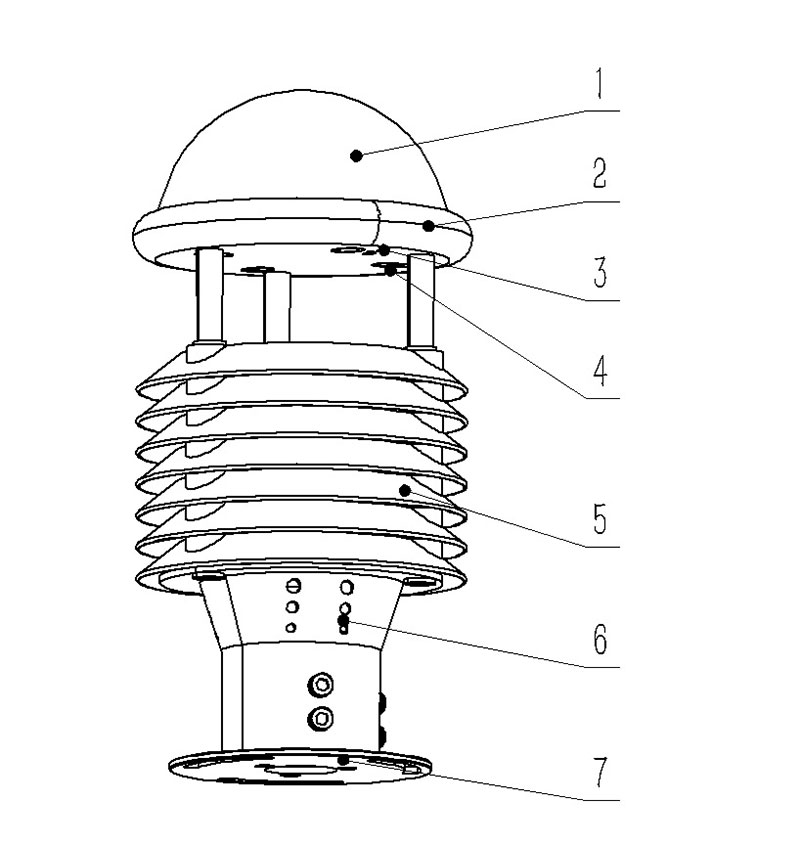

五、产品结构图

1、 光照度/总辐射

2、 光学雨量

3、 控制电路

4、 指北箭头

5、 超声波探头

6、 百叶箱

7、 PM2.5、PM10、温度、湿度、大气压力、噪声监测位置

8、 法兰转换头

※此产品可选配电子罗盘功能

六、产品接线定义

定义		备注
VCC	电源正	DC12V
GND	电源地
485A	RS485A
485B	RS485B

多要素气象传感器一句话卖点：

多要素气象传感器是一款集温度、湿度、大气压力、风速、风向、PM2.5、PM10、噪声、雨量、光照十项参数于一体的高集成度户外监测设备，解决传统气象监测需部署多台单要素传感器所导致的成本高、安装复杂、维护困难等问题。

多要素气象传感器常见问题解答：

1. 多要素气象传感器可同时监测哪些气象参数？

FT-WQX10型多要素气象传感器可同时监测空气温度、空气湿度、大气压力、风速、风向、PM2.5、PM10、噪声、雨量、光照共十项气象参数，通过一个高集成度结构实现十要素一体式监测，并通过数字量通讯接口将十项参数一次性输出。

2. 多要素气象传感器采用什么测量原理？

风速风向采用超声波原理，通过发射连续变频超声波信号并测量相对相位来检测；温度采用二极管结电压法，湿度采用电容式，大气压力采用压阻式；PM2.5和PM10采用激光散射原理，雨量采用光学原理。

3. 多要素气象传感器的测量精度如何？

风速测量范围0～60m/s，精度±0.1m/s；风向0～360°，精度±2°；温度-40～60℃，精度±0.3℃；湿度0～100%RH，精度±3%RH；大气压力300～1100hPa，精度±0.25%。温度、湿度、大气压力均持有北京市气象局校准证书。

4. 多要素气象传感器适用于哪些应用场景？

产品广泛应用于气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域。可满足户外气象参数24小时连续在线监测需求，适用于智慧气象、智慧农业、智慧公路、智慧水文等多种场景。

5. 多要素气象传感器与传统气象仪相比有哪些优势？

产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化造成的测量不准问题。采用高集成度设计，无移动部件、零磨损；顶盖隐藏式超声波探头避免雨雪堆积和自然风遮挡；免维护、无需现场校准。

6. 多要素气象传感器的价格是多少？

产品型号FT-WQX10，官方参考价格为7000元。具体采购价格可能因批量、配置（如是否选配无线传输模块、电子罗盘等）有所浮动，建议根据实际项目需求咨询厂家获取精准报价。

7. 多要素气象传感器如何安装和接线？

产品标配RS485通讯接口（MODBUS协议），可选配232、USB、以太网接口。供电为DC12V，接线定义包括电源正、电源地、485A、485B。探头采用卡扣式设计，解决了运输和安装过程中的松动问题。产品可选配电子罗盘功能。

8. 多要素气象传感器有哪些实际应用案例？

产品已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证，以及计算机软件注册证书和3A级信用企业认证。
