多普勒流量计

一、多普勒流量计产品原理

多普勒流量计又称农田溉灌流量计，多普勒流量计是运用超声波多普勒原理来测量的，它既不需要跟电磁流速流量计一样截开管道安装管段式传感器，也不需要使用截流装置。在声学领域中，当声源与接收体（即探头和反射体）之间有相对运动时，回声的频率将有所变化，此种频率的变化称之为频移，即多普勒效应。声波频率在移向观察者时变高，远离观察者时变低。多普勒流量计通过计算频率变化计算流速。

二、多普勒流量计技术参数

1.供电：DC10-15V

2.工作电流：80-180mA 12V

3.声波频率：2MHZ

4.盲区：6.5-7厘米(水位低于盲区测量数据精度低）

5.流速范围：0m~+6m/s，

6.精度：±1.0%±1cm/s

7.水位：量程：0.03m～5m（可定制10m），精度：0.3%±0.5cm

8.水温：量程：-10℃～60℃，精度：±1℃

9.瞬时流量范围：0～99.99m³/s

10.累计流量范围：0.1m³～999999m³

三、多普勒流量计安装说明

正常安装保证在最低水位以下20CM，以免暴露水外

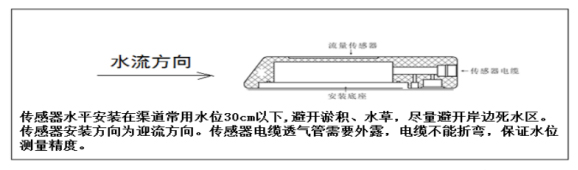

传感器安装示意：

四、多普勒流量计注意事项

1.传感器需要避开淤泥，避开石子等物体撞击，水草多的地方需要加装格栅避免水草缠绕。

2.传感器安装方向，传感器发射面需要迎流方向安装。

3.传感器有声波盲区，尽量保证传感器在水下20厘米以下( 传感器半暴露水下、或者被污泥遮挡可能会出现虚假数据，概率非常低，通常数据会出现大数比如2米/秒以上，建议使用传感器二次开发人员可以通过水位高低屏蔽大流速值，或者实际应用场合水流速没有那么大可以直接屏蔽大于2米以上流速）。

4.线缆通气管不难折伤，影响水位测量。

5.尽量做好信号和电源防雷工作。

6.传感器线缆接长的话需要加485中继，电源避开变频器干扰。

多普勒流量计一句话卖点：

多普勒流量计是一款基于超声波多普勒原理、无需截断管道即可安装的明渠及满管流量监测设备，主要解决农田灌溉、城市排水等场景中传统流量计安装复杂、维护困难的问题。

多普勒流量计常见问题解答：

1. 多普勒流量计的测量原理是什么？

多普勒流量计基于超声波多普勒效应工作。当声源与接收体（探头与反射体）之间有相对运动时，反射回声的频率会发生变化（频移），声波频率移向观察者时变高，远离时变低。设备通过精确计算这种频率变化来测定水体流速，再结合水位数据换算为瞬时流量与累计流量。

2. 多普勒流量计主要应用于哪些场景？

主要应用于农田灌溉渠道的流量监测、城市排水管网、河流水文监测以及工业废水排放计量等场景。尤其适合需要非接触式或非截断式安装的明渠、河道及满管环境，可有效替代传统的管段式电磁流量计和堰槽式流量计。

3. 多普勒流量计相比传统流量计有哪些优势？

核心优势在于无需截断管道或建造复杂截流装置，安装简便且不影响原有水流状态。同时具备流速（0~6m/s）和水位（0.03~5m，可定制10m）双参数测量能力，精度达±1.0%。设备功耗低（80-180mA@12V），支持RS485通信，便于接入现有自动化监测系统。

4. 多普勒流量计的价格是多少？

产品市场参考价格为2500元/套。实际采购价格可能因具体型号、定制需求（如水位量程定制至10m）、传感器线缆长度及附加配件等因素有所浮动，建议根据实际工况参数向供应商获取精准报价。

5. 多普勒流量计的安装需要注意哪些事项？

传感器需迎流方向安装，发射面正对来水。安装水位必须保证在最低水位以下20厘米，避免传感器暴露或处于声波盲区（6.5-7厘米）。安装点应避开淤泥、石块和水草密集区域，水草多时需加装防护格栅。线缆通气管避免折伤，电源需远离变频器干扰。

6. 多普勒流量计的主要技术参数有哪些？

供电DC10-15V，工作电流80-180mA@12V，声波频率2MHz。流速范围06m/s，精度±1.0%±1cm/s。水位量程0.035m（可定制10m），精度0.3%±0.5cm。水温量程-1060℃，精度±1℃。瞬时流量范围099.99m³/s，累计流量范围0.1~999999m³。

7. 多普勒流量计在安装使用中有哪些常见故障及处理方式？

传感器半暴露水下或被污泥遮挡时可能出现虚假大数值（如2m/s以上），可通过水位高低屏蔽大流速值或直接屏蔽大于2m/s的流速数据。传感器需避开淤泥和石块撞击，水草多时加装格栅防止缠绕。线缆接长需加485中继，并做好信号和电源防雷工作。

8. 多普勒流量计有哪些实际应用案例？

产品广泛应用于农田灌溉渠道的精准计量和城市排水管网流量监测等场景。其非截断式安装特点尤其适合已建成的明渠和河道改造项目，可在不停水、不破坏原有结构的情况下完成设备部署，有效降低安装成本和施工难度。
