雷达水位流速一体机

一、雷达水位流速一体机产品简介

雷达水位流速一体机又称水位流速一体式雷达，雷达水位流速一体机是一款集成了雷达水位测量和流速测量功能的仪器，根据内置的软件算法，计算并输出实时断面流量及累计流量。我司研发的雷达水位流速一体机采用了K波段平面微带阵列天线，能量集中，低功耗；仪器集成了垂直角度补偿、流速平均、信号强度检测、串口通信控制等功能，非接触式雷达测流系统测速时设备不受污水腐蚀，不受泥沙影响，土建简单，少受水毁影响，便于维护，保障人员安全。不仅可用于平时环境监测，而且特别适合承担急难险重观测任务。

二、雷达水位流速一体机产品特点

1.非接触、安全低损、少维护、不受泥沙影响

2.能胜任洪水期高流速条件下的测

3.具有防反接、过电压保护功能

4.系统功耗低，一般太阳能供电即可满足测流需要

5.多种接口方式，既有数字接口又具有模拟接口，兼容标准Modbus-RTU协议方便接入系统；

6.具备无线数据传输功能（选配）

7.可独立与现在运行中的城市水情、污水、环境自动测报系统联机

8.测速范围宽，测量有效距离远达10m

9.多种触发模式：周期、触发、手动、自动

10.安装特别简单，土建量很少

11.全防水设计，适合野外使用

三、雷达水位流速一体机技术参数

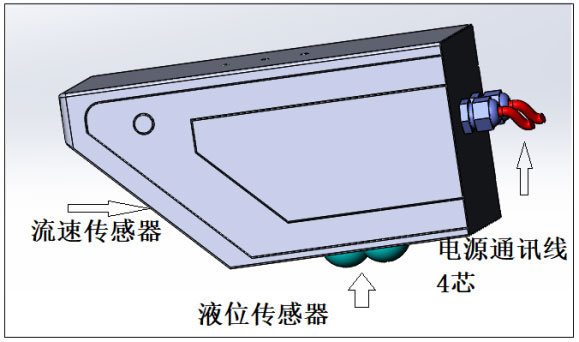

四、雷达水位流速一体机产品结构图

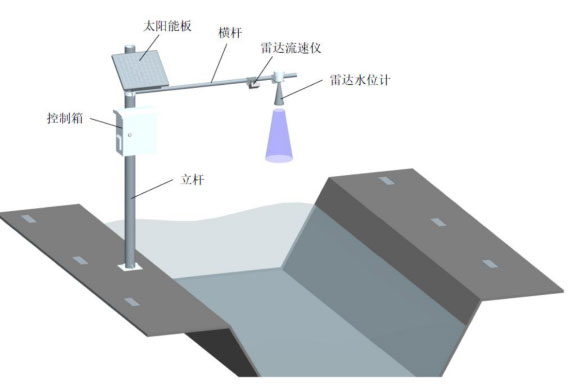

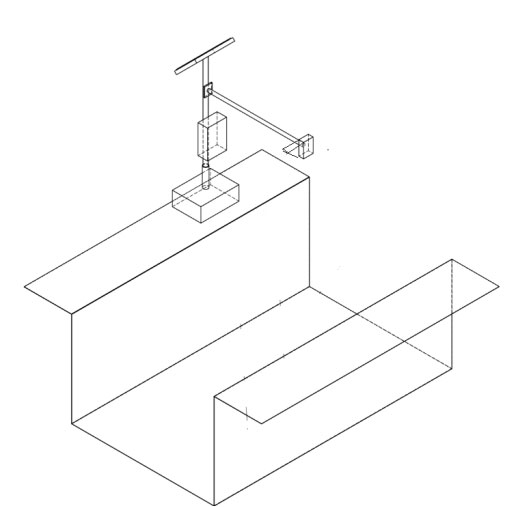

五、雷达水位流速一体机产品安装图

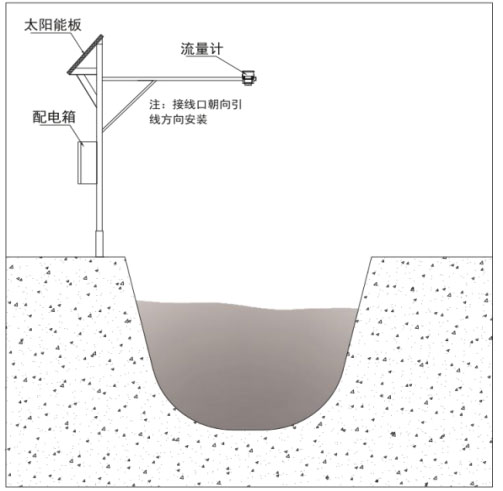

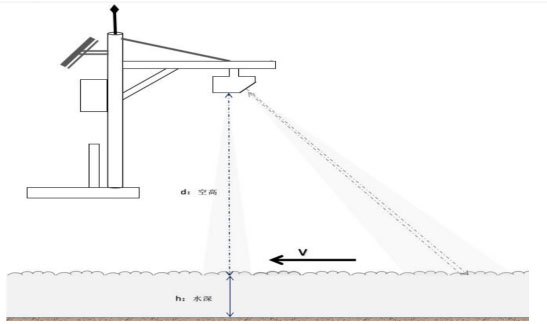

安装示意图如图，现场安装可借助于桥梁，支架等现有的建筑基础，但必须保证流速仪雷达波发射方向与水流方向平行，流速仪发射波与水面呈45，出厂默认调节45°角

六、雷达水位流速一体机安装注意事项

1.安装需要选择流态稳定，直线渠道上，远离闸门出口，渠道弯头位置

2.安装高度尽量控制5米以内（距离越近测量信号越强，数据越可靠）

3.水流速低于0.25，且水纹波小，有测量不稳定可行性

雷达水位流速一体机一句话卖点：

雷达水位流速一体机是一款集成非接触式雷达水位与流速测量功能的智能仪器，通过内置算法实时输出断面流量与累计流量，解决传统接触式测流设备易受泥沙腐蚀、洪水期高流速难以测量、维护困难及人员安全风险等问题。

雷达水位流速一体机常见问题解答：

问：雷达水位流速一体机的主要工作原理是什么？

答：该产品采用K波段平面微带阵列天线，通过发射雷达波并接收水面回波，同时测量水位高度和表面流速。仪器内置软件算法，根据实时水位和流速数据，结合预设的断面参数，自动计算并输出实时断面流量及累计流量，实现全自动在线测流。

问：雷达水位流速一体机可应用于哪些场景？

答：适用于河流、渠道、城市水情监测、污水排放监测、环境自动测报系统等水文监测场景。尤其适合洪水期高流速条件下的急难险重观测任务，可独立与现有城市水情、污水、环境自动测报系统联机使用。

问：雷达水位流速一体机与传统接触式测流设备相比有哪些优势？

答：非接触式测量，设备不受污水腐蚀、不受泥沙影响，土建工程量极少，不易受水毁破坏，便于维护，同时保障了作业人员安全。测速范围宽（0.1-20m/s），有效测量距离远达10m（液位可达30m），能胜任洪水期高流速条件下的测量任务。

问：雷达水位流速一体机供电和功耗情况如何？

答：系统功耗低，测量时约120mA（12V供电），一般太阳能供电即可满足测流需要。同时具备防反接、过电压保护功能，适合野外长期无人值守运行。

问：雷达水位流速一体机支持哪些通信接口和协议？

答：标配RS485数字接口，兼容标准Modbus-RTU协议，方便接入各类系统。可选配4-20mA模拟输出和无线数据传输功能。多种接口方式可满足不同场景的系统集成需求。

问：雷达水位流速一体机安装方式是否复杂？需要哪些条件？

答：安装特别简单，土建量很少。可借助桥梁、支架等现有建筑基础进行安装。需注意选择流态稳定、直线渠道位置，远离闸门出口和渠道弯头，并确保雷达波发射方向与水流方向平行，发射波与水面呈45°角（出厂默认已调校）。

问：雷达水位流速一体机的防护等级和适应环境如何？

答：全防水设计，外壳采用不锈钢和铝合金材质，防护等级达IP68。工作温度范围-35℃至70℃，存储温度-40℃至70℃，可选配集成防雷功能，适合各种野外恶劣环境长期使用。

问：雷达水位流速一体机的价格是多少？是否有成功应用案例？

答：产品型号FT-L3S，参考价格为6900元。产品已广泛应用于水文监测、城市水情、污水排放、环境自动测报等领域，非接触式测流系统在洪水期高流速观测任务中表现突出，有效降低了维护成本和人员安全风险。
