水质悬浮物变送器

一．水质悬浮物变送器应用环境说明

水质悬浮物变送器又称水质污泥浓度变送器，水质悬浮物变送器是一款测量溶液悬浮物浓度(污泥浓度)的设备，采用光学测量方法，无需化学试剂，广泛用于工业水、生活水和污水处理及养殖业等。利用光的散射或吸收特性来测量水中悬浮固体的浓度。具有高灵敏度、快速响应和实时监测能力，在水质监测和污水处理等领域有着广泛应用。

信号输出：RS485（MODBUS-RTU）。红外LED光源，抗干扰能力强。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体性能稳定，使用寿命长

IP68防水标准

二．水质悬浮物变送器技术性能和规格

1.水质悬浮物变送器技术参数

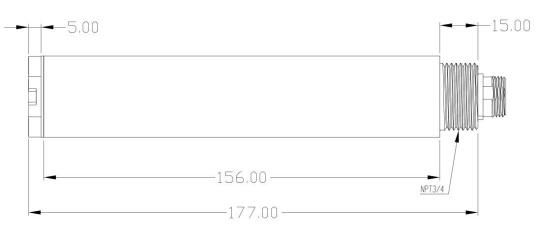

2.水质悬浮物变送器尺寸图

传感器接头为M12航空插头连接器5芯母座

三．水质悬浮物变送器安装和电气连接

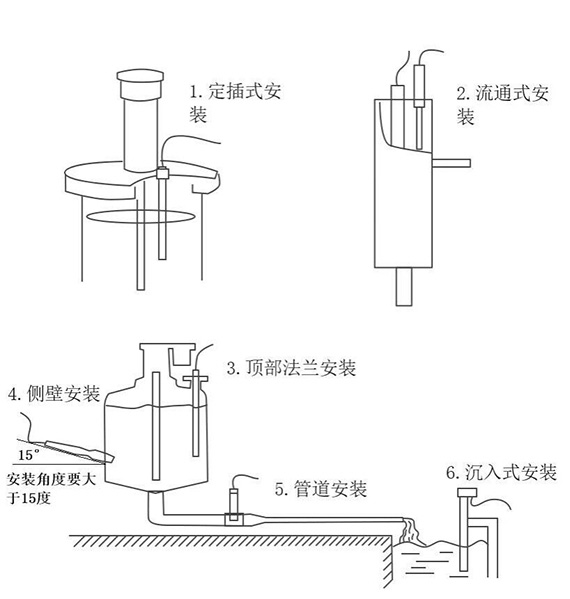

1.水质悬浮物变送器安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.水质悬浮物变送器电气安装

线缆为5芯屏蔽线，线序定义：

棕色-电源线（12~24VDC）黑色-地线（GND）

绿色-485B黄色-485A

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．水质悬浮物变送器维护和保养

1.使用和维护

传感器的测量窗口是确保传感器正常工作和准确测量的关键部件之一。其清洁要求至关重要，以确保测量的准确性和可靠性。

1.1维护方法

1.定期清洁：测量窗口应定期清洁，以去除附着在表面上的污垢、沉积物和其他杂质。清洁频率取决于测量环境，但通常建议每天或每周进行清洁。

2.使用温和的清洁剂：清洁时应选择温和的清洁剂，避免使用含有磨料或酸碱成分的清洁剂，以防损坏测量窗口表面。

3.软质布或海绵：在清洁过程中，应使用软质布或海绵轻柔地擦拭测量窗口表面，以防划伤或磨损。

4.避免直接接触：清洁过程中避免直接手触测量窗口表面，以减少指纹和油脂的污染。

5.漂洗：清洁完成后，应使用清水彻底漂洗测量窗口，确保清除残留的清洁剂和污垢。

6.干燥：清洁后，使用干燥软布轻轻擦拭测量窗口表面，以去除水渍并确保完全干燥。

7.定期检查：定期检查测量窗口表面是否有损坏或磨损，以保持传感器的正常运行。

8.避免暴露在化学物质和高温环境下：避免将测量窗口暴露在有害化学物质或高温环境下，以防止对其表面造成损坏或腐蚀

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

五．水质悬浮物变送器注意事项

1.测量窗口含有玻璃成分，因此应避免使用尖锐或硬物体刮擦表面，以防止划痕和损坏。

2.内部含有敏感光学部件及精密电子设备，避免将传感器暴露在剧烈的振动或冲击下，以防止光学部分及电子设备的移位或损坏。设备内部无需维护。

3.在不使用时，应使用适当的防尘盖或套，以保护光学部分免受灰尘和污染物的侵害。

水质悬浮物变送器一句话卖点：

水质悬浮物变送器是一款采用光学散射法实时监测水中悬浮物（污泥）浓度的智能传感器，帮助污水处理、工业水处理和养殖等行业精准掌握水质悬浮物指标，替代繁琐的化学试剂检测方法。

水质悬浮物变送器常见问题解答：

问1：水质悬浮物变送器是什么？测量什么参数？

答：水质悬浮物变送器（又称污泥浓度变送器）是一款采用光学散射法测量溶液中悬浮物浓度的智能传感器。它通过红外LED光源照射水样，利用水中悬浮颗粒对光的散射或吸收特性来计算悬浮物浓度值，测量范围为0～2000mg/L，分辨率为0.1mg/L。

问2：水质悬浮物变送器的工作原理是什么？

答：产品采用散射光法测量原理。传感器内置红外LED光源向水样发射光线，水中悬浮颗粒会对光线产生散射和吸收，接收器检测散射光强度变化，经内部算法计算得出悬浮物浓度值。该方法无需化学试剂，响应速度快，可实现实时在线监测。

问3：水质悬浮物变送器适用于哪些场景？

答：产品广泛用于污水处理厂进水口和出水口的悬浮物浓度实时监控、工业废水排放口监测、工业循环冷却水系统颗粒物控制、自来水厂沉淀池效能监测，以及水产养殖水体浊度调控等领域。

问4：水质悬浮物变送器有哪些核心优势？

答：采用红外LED光源，抗干扰能力强；内部信号隔离技术保障数据稳定；无需化学试剂，绿色环保；具备良好的再现性、热稳定性和低漂移特性，体积小、响应速度快；IP68防水等级，适用于各种恶劣工作环境。

问5：水质悬浮物变送器的价格是多少？

答：产品市场参考价格为3600元/套。具体价格可能因采购数量、定制需求及配套线缆长度等因素有所浮动，建议根据实际项目需求与供应商沟通确认最终报价。

问6：水质悬浮物变送器如何安装？安装时有哪些注意事项？

答：采用浸入式安装方式，配备NPT3/4管螺纹。安装时传感器不能倒置或水平安装，至少倾斜15度角以上。应选择水流平稳、无气泡干扰的位置，确保测量窗口完全浸没在水中，与池壁保持适当距离防止反射干扰。

问7：水质悬浮物变送器如何维护和保养？

答：测量窗口需定期清洁，清洁频率取决于使用环境，通常建议每天或每周进行。清洁时应使用软质布或海绵配合温和清洁剂，避免使用含磨料或酸碱成分的清洁剂；清洁后用清水漂洗并擦干；定期检查窗口表面有无损坏。

问8：水质悬浮物变送器输出什么信号？如何接入控制系统？

答：产品采用RS485通讯接口，支持标准MODBUS-RTU协议。标配5米屏蔽电缆，线序定义为棕色—电源线（12~24VDC）、黑色—地线、绿色—485B、黄色—485A。可方便接入PLC、工控机或水质监测系统，实现数据远程采集与集中监控。
