水质浊度传感器

一．水质浊度传感器工作原理

水质浊度传感器又称浊度分析仪变送器，水质浊度传感器可应用在自来水厂滤前、滤后、沉淀和出厂水的浊度监测，市政管网水质监测，工业过程水质监测，循环冷却水、活性碳过滤器出水、膜过滤出水等。水质浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。

二．水质浊度传感器技术参数

三．水质浊度传感器尺寸/安装

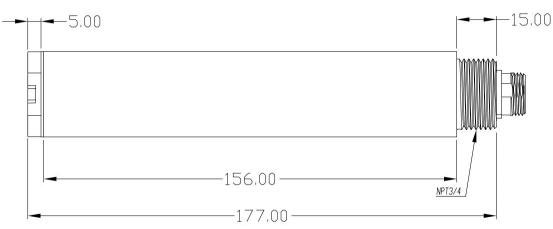

1.水质浊度传感器尺寸图

2.接线图

线缆为5芯屏蔽线：

红色线—电源线黑色线—地线绿色线—485A白色线—485B

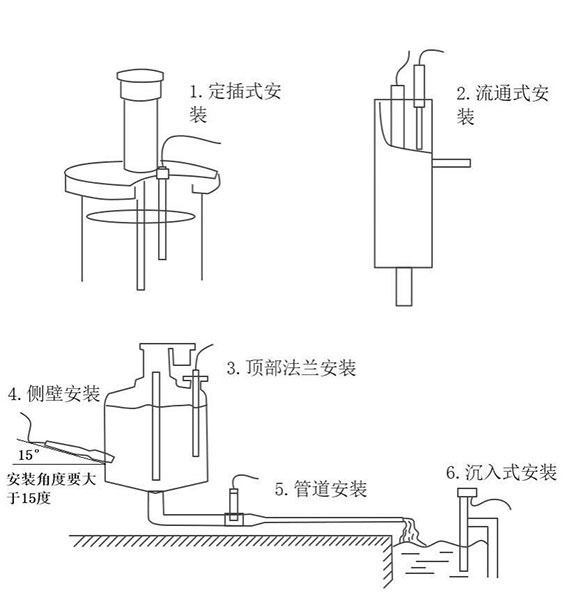

3.水质浊度传感器安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM

四．水质浊度传感器维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。

五．水质浊度传感器用户校准

传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器放入非透明的容器中，溶液使用蒸馏水或者纯净水，保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行零点校准。

5.2斜率校准

将传感器放入非透明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行斜率校准。

水质浊度传感器一句话卖点：

水质浊度传感器是一款采用90°散射光法、RS-485数字输出的在线浊度监测设备，解决自来水厂、市政管网及工业过程中水质浊度的实时监测与数据远传问题。

水质浊度传感器常见问题解答

1. 水质浊度传感器的测量原理是什么？

该传感器采用90°角散射光法，通过光源照射液体并测量光在90°方向上的散射光强度，经线性处理和自动温度补偿算法输出浊度值。这种方法符合国际标准，测量结果准确可靠。

2. 水质浊度传感器的技术参数有哪些？

默认量程0～1000NTU，可定制0～40NTU或0～3000NTU，分辨率0.1NTU，精度±1%。输出RS-485（Modbus/RTU），供电DC 12V-24V，功耗仅0.2W，防护等级IP68，外壳材质为ABS。

3. 水质浊度传感器适用于哪些场景？

可应用于自来水厂滤前、滤后、沉淀和出厂水的浊度监测，市政管网水质监测，工业过程水质监测，以及循环冷却水、活性炭过滤器出水、膜过滤出水等场景。

4. 水质浊度传感器如何安装？

采用浸入式安装，配备3/4NPT安装螺纹。安装时注意不能倒置或水平安装，至少倾斜15度角以上，测试口左右5厘米内不得触碰容器壁，下方需保持10厘米空间。

5. 水质浊度传感器是否需要用户校准？

传感器出厂时已进行严密校准，一般无需用户校准。如需校准，可使用蒸馏水进行零点校准，或使用已知浊度溶液（浊度值大于20%量程）进行斜率校准，待数值稳定30秒后按通信指令操作。

6. 水质浊度传感器如何维护保养？

清洗时可用温水和适量洗涤剂擦拭，需避免强烈震动损坏前面透光玻璃，切勿用硬质物品刮擦传感器表面。定期检查线缆连接是否牢固，确保传感器测试口无污物附着。

7.质浊度传感器的价格是多少？

该产品参考价格为3000元。具体价格可能因定制量程、采购数量及配套需求有所不同，建议直接联系厂家获取最新报价和选型方案。

8. 水质浊度传感器有哪些实际应用案例？

该产品已在自来水厂滤前滤后及出厂水监测、市政管网水质监测、工业循环冷却水系统、活性炭过滤器出水监测等场景中得到广泛应用。具体案例详情可咨询厂家获取相关行业应用资料。
