倾角加速度监测站FT-QJZ1产品介绍

倾角加速度监测站FT-QJZ1是一款标准工业三轴倾角仪，专门用于监测设备倾斜状态和加速度变化。该设备具备长期户外工作能力，适用于多种工业监测场景。

本产品广泛应用于工业倾角测量、危房监测、古建筑保护监测、桥梁桥塔测斜、隧道监测、大坝监测、称重系统倾斜补偿和钻井倾斜控制等行业。设计安全可靠，外观简洁，安装便捷。

功能特点

FT-QJZ1采用卡尔曼滤波算法，确保采集的角度数据精确稳定。设备具有较宽的角度测量范围，输出信号线性度良好，能满足大多数环境使用需求。

设备配备专用485电路，支持标准ModBus-RTU通信协议，用户可自行设置通信地址和波特率。供电采用5~30V直流宽电压设计，适应性强。

技术参数

滤波算法：卡尔曼滤波算法

供电范围：DC 5-30V

平均功耗：≤0.15W

工作环境：-40℃至60℃，相对湿度0-95%（非结露）

量程范围：X轴-180°~180°；Y轴-90°~90°；Z轴-180°~180°；加速度±2g

分辨率：0.01°

设备可测量X、Y、Z三轴倾斜角度，输出加速度、倾角、自振频率和最大振幅等数据。典型精度为：X、Y轴静态精度±0.1°，动态精度±0.5°；Z轴静态精度±0.5°；加速度精度±10^(-3)gn。温度漂移范围为±（0.5°~1°）（-40°C~+65°C）。

设备支持智能采集、转发和存储数据，具备自动和人工召测功能。参数设置支持通过网络模式（2G/3G/4G）或短信（GSM）移动通信、低功率广域网和卫星通信模式，并可自由切换。

用户可通过主机设置页面或手机设置设备时间、数据储存间隔和发送间隔。系统支持远程数据查看，可查询所有用户操作记录和指定用户在特定时间内的操作记录。同时支持分析指定传感器在特定时间段内的数据变化趋势。

硬件配置

响应时间：＜1S

采集器供电接口：GX-12-3P插头，输入电压5V

数据输出：RS232，Json数据格式

采集器供电：DC5V±0.5V，峰值电流1A

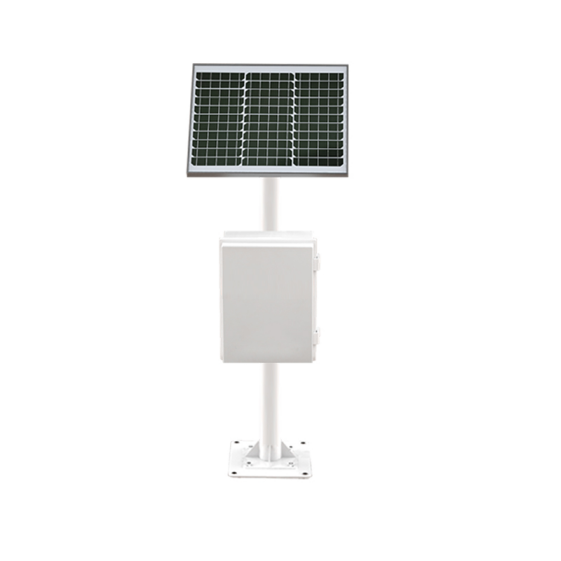

供电系统：30W太阳能/20AH（含充电控制器）

立杆：高度1.5米，管径76mm，配'X'型支架

设备箱：铁质镀锌喷漆防护箱

地笼：φ16mm螺纹钢，高度470mm，宽度260mm，含螺丝

防护等级：IP65

外形尺寸：90*58*36mm

输出信号：RS485（Modbus协议）
