桥梁在线监测系统解决方案

一、桥梁在线监测系统解决方案监测背景

桥梁在线监测系统解决方案又称桥梁安全在线监测系统解决方案，桥梁在线监测系统解决方案用于桥梁安全监测，桥梁施工监测内容包括几何线形监测、应力应变监测、索力/拉力监测、环境监测等。桥梁作为交通运输的重要组成部分，随着我国交通事业的发展，其安全性、耐久性和正常使用功能，越来越被人们所关注。我国是个桥梁大国，据交通部最新数据统计，截至2019年末，我国约有87.83万座公路桥梁（不含市政桥梁）。影响桥梁的因素居多，人为因素、车辆长期超载、材料自身退化、自然灾害等，导致现役桥梁出现承载力降低、结构受损等各种病害，同时缺乏及时到位的管理养护。损伤如果不能及时得到检测和维修，轻则影响行车安全和缩短桥梁使用寿命，重则导致桥梁突然破坏和倒塌。因此，建立一套针对桥梁的智能在线监测系统，及时发现桥梁结构的损伤显得尤为迫切。

二、桥梁在线监测系统解决方案系统概述

我司拥有多年桥梁监测经验，建立的智能化、信息化、自动化的桥梁在线监测系统，能够全面掌握桥梁施工、运营的安全状况，为桥梁建设、日常养护、管理和突发事件应急处置发挥巨大作用。基于云计算服务中心，可容纳区域内所有桥梁监测系统，形成区域性桥梁健康监测平台，实现区域内所有桥梁结构统一监控管理。

三、桥梁在线监测系统解决方案主要监测内容

1.几何线形监测：拱肋线形监测、主梁挠度监测、轴线偏移测量；

2.应力应变监测：梁体应变、桥塔应变、主拱应变、桥墩应变等；

3.索力/拉力监测：系杆拉力、吊杆拉力、锚索应力等；

4.环境监测：风速风向、温湿度、雨量、能见度、腐蚀

7.偏位监测：塔顶偏位、拱脚偏位、拱顶偏位；

8.振动监测：梁体振动、拱顶振动、桥塔振动、吊杆（索）振动；

9.荷载监测：动态称重系统；

10.倾斜监测：桥塔倾斜、桥墩倾斜、梁体倾斜；

11.其他监测：裂缝监测、疲劳监测、船撞、摄像机。

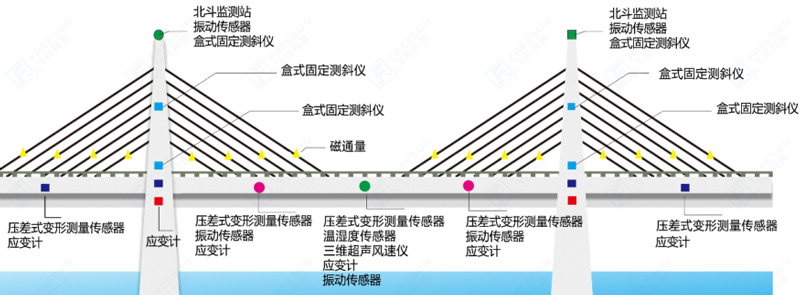

四、桥梁在线监测系统解决方案监测示意图

五、桥梁在线监测系统解决方案监测项目一览表

六、桥梁在线监测系统解决方案监测依据

《市政桥梁结构监测技术标准DB22∕T 5035-2020》

《桥梁结构健康监测系统设计规范DB32∕T 3562-2019》

《桥梁结构监测系统技术规程DG∕TJ 08-2194-2016》

《公路桥梁结构安全监测系统技术规程JT/T 1037-2016》

《建筑与桥梁结构监测技术规范GB50982-2014》

《结构健康监测系统设计标准CECS-333-2012》

七、桥梁在线监测系统解决方案实现功能

1.全生命周期监测：实现桥梁全生命周期监测，包括施工期和运营期的相关内容，例如施工期的应变、温度、线性，运营期的应变、线性、振动、环境、受力等，进行数据存储分析，GIS+BIM或GIS+4D模型综合展示，掌握桥梁全生命周期状态，为管理提供决策依据；

2.报表自动推送：监测结果除了实时显示外，系统会自动生成对应的日报，支持一键下载。一旦数据超过阈值时，可及时预警并通知相关单位及时采取相应措施；

3.分级预警：按照要求设定不同预警等级，当数据异常时，根据设置自动触发预警信息，包括平台推送、短信和邮件通知对应人；

4.积累桥梁状态数据：为桥梁长期运营和养护、维修、加固提供必要的决策依据，并对桥梁在突发事件发生后的安全状态评估提供依据，同时采用AI算法，预测桥梁未来时间段内的结构响应和发展；

5.提供参考依据：验证桥梁的设计建造理论及施工工艺，从而完善相关设计施工技术规程，保障桥梁的使用安全。

桥梁在线监测系统解决方案一句话卖点：

桥梁在线监测系统解决方案专为桥梁结构安全打造的智能化在线监测系统，通过几何线形、应力应变、索力拉力、环境等多维度实时监测，有效解决桥梁结构损伤难以及时发现和预警的痛点，为桥梁施工、运营管理及应急处置提供数据支撑。

桥梁在线监测系统解决方案常见问题解答：

1. 桥梁在线监测系统解决方案主要监测哪些内容？

该系统监测内容涵盖十大类：几何线形监测（拱肋线形、主梁挠度、轴线偏移）、应力应变监测（梁体、桥塔、主拱、桥墩应变）、索力/拉力监测（系杆、吊杆、锚索应力）、环境监测（风速风向、温湿度、雨量、能见度、腐蚀）、偏位监测（塔顶、拱脚、拱顶）、振动监测（梁体、拱顶、桥塔、吊杆）、荷载监测（动态称重）、倾斜监测（桥塔、桥墩、梁体），以及裂缝监测、疲劳监测和船撞监测等。

2. 桥梁在线监测系统解决方案适用于哪些场景？

该系统适用于桥梁施工过程中的安全监测、桥梁运营期的结构健康监测、日常养护管理以及突发事件应急处置。可覆盖公路桥梁、市政桥梁等各类桥梁结构，能够全面掌握桥梁从施工到运营全生命周期的安全状况，为桥梁管理单位提供科学的决策依据。

3. 桥梁在线监测系统解决方案的核心优势是什么？

该系统基于云计算服务中心构建，可实现区域内所有桥梁监测系统的统一接入与管理，形成区域性桥梁健康监测平台。系统具备智能化、信息化、自动化特点，能够实时采集并分析桥梁结构数据，及时发现承载力降低、结构受损等病害，为桥梁建设、日常养护、管理和突发事件应急处置提供全方位技术支撑。

4. 桥梁在线监测系统解决方案的产品型号和价格是多少？

该产品型号为FT-QL1，价格为68000元，品牌为风途。价格包含系统硬件设备及配套软件平台，具体配置可根据不同桥梁的监测需求和实际工况进行调整，建议用户根据桥梁结构类型、监测点位数量等因素获取详细报价方案。

5. 桥梁在线监测系统解决方案如何安装部署？

系统部署需根据桥梁结构特点在关键部位安装各类传感器设备，包括应变计、加速度计、GNSS、静力水准仪、风速风向仪、裂缝计、动态称重系统及红外网络高速球机等。设备通过有线或无线方式接入云计算平台，实现数据的自动采集、传输与分析，安装过程需由专业技术人员现场实施并完成系统联调。

6. 桥梁在线监测系统解决方案有哪些成功应用案例？

我司拥有多年桥梁监测经验，已为多座桥梁建立智能化在线监测系统。系统可容纳区域内所有桥梁监测数据，形成区域性桥梁健康监测平台，实现区域内所有桥梁结构的统一监控管理。具体项目案例可根据用户所在地区和桥梁类型提供详细的应用参考。

7. 桥梁在线监测系统解决方案依据哪些技术标准？

系统建设严格遵循相关技术标准，主要包括《市政桥梁结构监测技术标准DB22∕T 5035-2020》和《桥梁结构健康监测系统设计规范DB32∕T 3562-2019》。依据上述规范进行设备选型、系统设计、安装施工及数据采集分析，确保监测数据的准确性、可靠性和系统的规范化运行。

8. 桥梁在线监测系统解决方案的数据如何管理和查看？

系统基于云计算服务中心架构，所有监测数据实时上传至云端平台，用户可通过电脑或移动端随时查看桥梁结构状态、历史数据曲线和报警信息。平台支持区域内多座桥梁的统一监控管理，具备数据存储、分析、预警和报表生成等完整功能，满足日常管理和应急指挥需求。
