太阳辐射测量仪

一、太阳辐射测量仪产品简介

太阳辐射测量仪又称太阳辐射测量仪器，太阳辐射自动观测仪器，太阳辐射测量仪主要用来测量波长范围为0.3～3μm的太阳总辐射，利用太阳能辐射表测量记录太阳辐射强度。FT-BF1太阳辐射测量仪是一款高集成、低功耗、可快速安装、便于野外监测使用的高精度自动气象观测设备。

该设备免调试，可快速布置，适用于各类应急气象短期观测、移动气象监测等气象数据的获取。广泛运用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳辐射能量的测量。

本产品符合ISO9060和WMO世界气象组织规范(CIMO Guide)技术规范要求。

本产品符合中国气象最新标准《GB∕T 19565-2017总辐射传感器》要求。

二、太阳辐射测量仪产品特点

1.体积小，可移动，方便到不同环境进行监测

2.全封装，安装便捷，操作简单，单人徒手可安装

3.GPRS联网

4.可与移动端设备连接，随时随地可查看检测数据

5.支持modbus485传感器扩展

6.内置大容量锂电，超长待机

7.支持MQTT物联网协议传输

8.配套物联网数据展示、存储、分析平台

三、太阳辐射测量仪技术指标

1.内置接口

modbus485接口：GX-12-4P航空插头，输出供电电压12V

设备配置接口：GX-12-4P航空插头，输入电压5V

采集器供电接口：GX-12-3P航空插头，输入电压5V，带RS232输出

2.供电

内置锂电池供电：DC12V±0.5V峰值电流10A

锂电池：12000maH DC10.8-12.6V

工作时长：持续24*9小时（9日）

充电器：12.6V/5A

3.参数

工作环境：-10~+45℃，湿度≤100%无凝露

通信方式：支持modbus485，支持RS232数据输出

工作电流：＜170mA

外置传感器协议：modbus485

外置传感器最大数量：5

外置传感器电压：12V

数据上传间隔：30s-65535s

参数	范围	分辨率	精度	单位
辐照度	0-2000	1	≤±3.1%	W/m2
日照时数	0-6500	0.1	< 0.2	h
小时累计	0-65535	1	----	W.h/m²
日累计	0-65535	1	----	W.h/m²
总累计	0-429496729	0.1	----	KW.h/m²

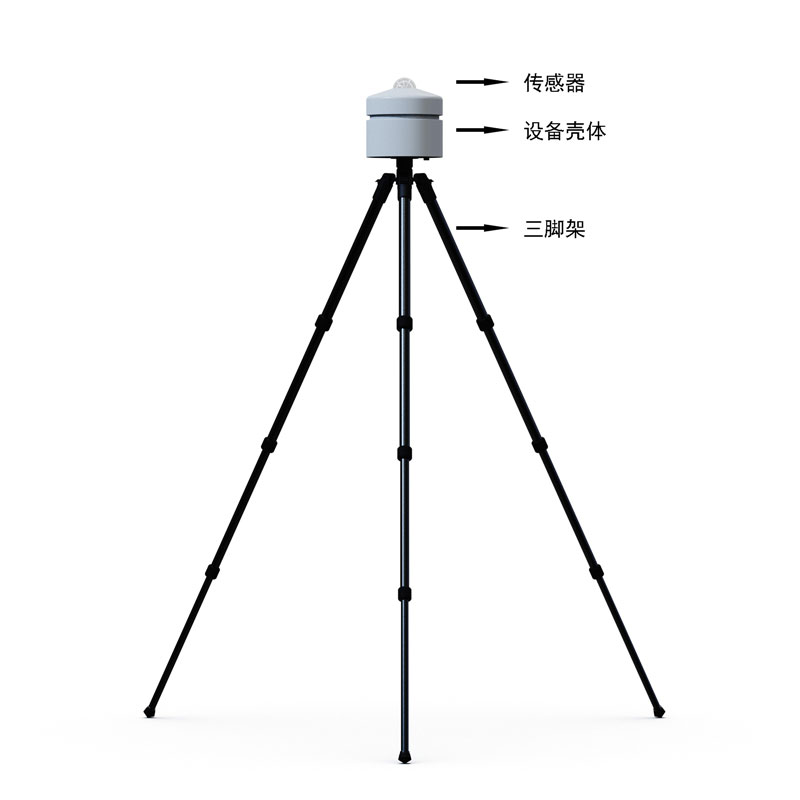

四、太阳辐射测量仪产品结构图

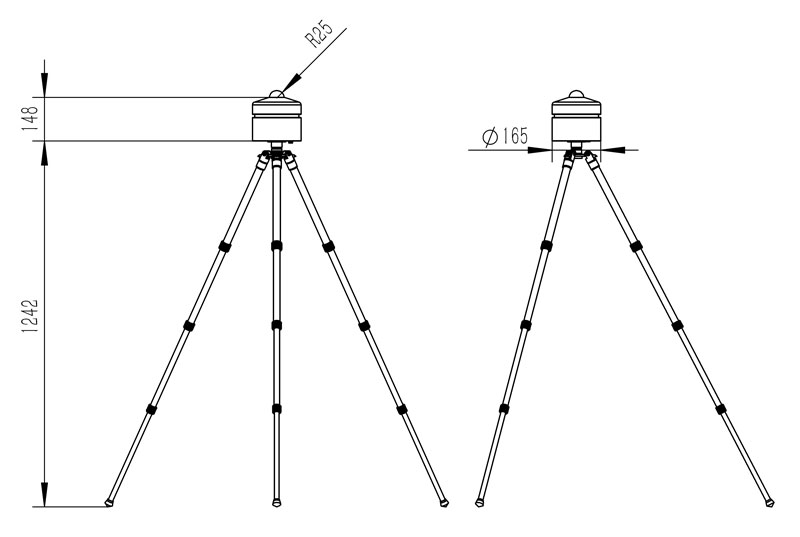

五、太阳辐射测量仪产品尺寸图

六、太阳辐射测量仪上位机软件介绍

1.PC单机版数据接收、存储、查看、分析软件

2.支持串口数据接收、处理、展示

3.支持json字符串、modbus485等通信方式

4.可自设置存储时间，modbus485采集模式下可自设置采集时间

5.支持自助增加、删除、修改监测参数的协议、名称、图标等

6.支持数据后处理功能

7.支持外置运行javascript脚本

七、太阳辐射测量仪安卓APP介绍

1.安卓单机版数据接收、存储、查看、分析软件

2.支持蓝牙数据接收

3.手机休眠后软件后台接收、处理

4.json数据自动添加设备，modbus设备支持扫码添加设备

5.支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。

6.支持数据后处理功能

7.支持外置运行javascript脚本

八、太阳辐射测量仪云平台介绍

1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2.支持多帐号、多设备登录

3.支持实时数据展示与历史数据展示仪表板

4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5.支持短信报警及阈值设置

6.支持地图显示、查看设备信息。

7.支持数据曲线分析

8.支持数据导出表格形式

9.支持数据转发，HJ-212协议，TCP转发，http协议等。

10.支持数据后处理功能

11.支持外置运行javascript脚本

太阳辐射测量仪一句话卖点：

太阳辐射测量仪是一款高精度、低功耗、可快速部署的自动气象观测设备，用于精确测量0.3~3μm波段的太阳总辐射，解决气象监测、太阳能资源评估、农业科研及材料老化试验中对太阳辐射数据精准采集的需求。

太阳辐射测量仪常见问题解答：

1. 太阳辐射测量仪的主要测量参数有哪些？

太阳辐射测量仪可测量辐照度（0-2000 W/m²，精度≤±3.1%）、日照时数（0-6500h，精度<0.2h）、小时累计辐射量、日累计辐射量及总累计辐射量（0-429496729 KW.h/m²），覆盖太阳辐射全维度数据采集需求。

2. 太阳辐射测量仪符合哪些标准规范？

本产品符合ISO9060和WMO世界气象组织规范（CIMO Guide）技术规范要求，同时符合中国气象最新标准《GB/T 19565-2017总辐射传感器》要求，确保测量数据的权威性和可靠性。

3. 太阳辐射测量仪适用于哪些应用场景？

广泛运用于气象部门日常观测、太阳能资源评估与光伏电站选址、农林业光合有效辐射研究、建筑材料老化试验、大气环境监测等领域，也适用于应急气象短期观测和移动气象监测等临时性数据采集任务。

4. 太阳辐射测量仪有哪些核心优势？

产品优势包括：体积小、可移动，适合不同环境监测；全封装设计，单人徒手即可完成安装；内置12000mAh大容量锂电池，可持续工作9天（24×9小时）；支持GPRS联网和移动端实时数据查看；配套物联网数据展示、存储、分析平台。

5. 太阳辐射测量仪支持哪些通信和扩展方式？

支持modbus485传感器扩展（最多5个外置传感器），配备GX-12航空插头接口；同时支持RS232数据输出、GPRS联网、MQTT物联网协议传输，数据上传间隔可调（30s-65535s），便于接入各类监测系统。

6. 太阳辐射测量仪的价格是多少？

产品型号FT-BF1，参考价格为6800元/套。具体价格可能因配置、传感器扩展数量及定制化需求有所浮动，建议根据实际应用场景确认最终报价方案。

7. 太阳辐射测量仪安装是否复杂？

安装非常简便。设备采用全封装设计，无需调试即可快速布置，单人徒手可完成安装。设备配备标准航空插头接口，即插即用，适用于各类应急气象短期观测和移动监测场景的快速部署。

8. 太阳辐射测量仪有哪些实际应用案例？

产品已在气象部门太阳辐射能量监测、光伏电站太阳能资源评估、农林业科研机构光合有效辐射记录、建筑材料老化试验室辐射强度追踪等场景中得到广泛应用。同时适用于野外流动监测、应急气象保障等临时观测任务。
