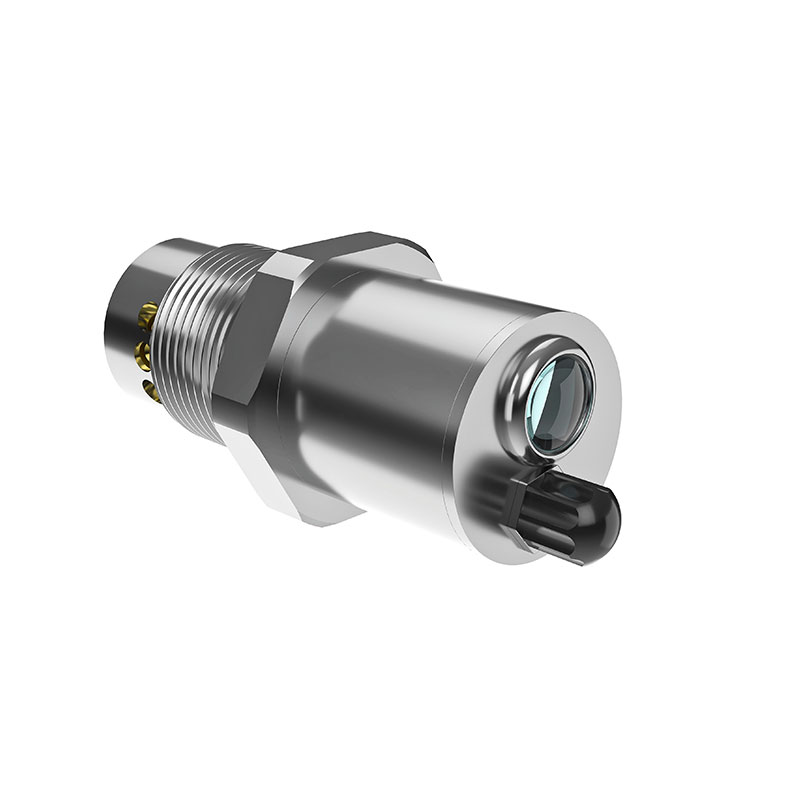

油液液位及品质传感器

一、油液液位及品质传感器产品简介

油液液位及品质传感器又称油液品质传感器，油液液位及品质传感器可监测油液微水、游离水、压力、液位，多参数同步监测，预警油液污染老化，优化换油周期。油液液位及品质传感器用于实时、在线监测润滑油油液健康程度以及油位。通过对油液状态的持续监测、可以提高视情维护效率，优化换油周期，减小对离线分析的依赖。

漏油是引起设备异常磨损的主要因素；通过油位监测及时报警油位异常。

油液液位及品质传感器集成了电化学阻抗谱（EIS）技术检测油液阻抗谱、超声波粘度监测技术检测油液粘度、密度、微水监测技术检测油液微量水分以及水活性、同时可监测溶解水、游离水等，进而得到油液的健康状态情况，并根据我司多年的油液在线监测经验分析了油品健康指数。评估润滑油添加剂的损耗情况，监测油液老化程度、以及判断油液污染状况。

油液液位及品质传感器能够帮助用户提高设备资产健康管理水平，依据实时监测结果辅助维修决定，避免因油液老化和污染导致设备异常磨损和腐蚀。

二、油液液位及品质传感器产品特点

应用范围广，适用于所有润滑油

多参数同时测量，及时发现润滑油污染和老化情况，帮助用户优化换油周期

带压力监测；可实时监测油液液位；防止油液过多或者过少引起的设备异常磨损

无需客户标定游离水，传感器带自动标定功能

大数据油品分析算法，帮客户解决诊断难题、自带健康指数分析

24小时无间断监测，及时反应油品状态

兼容性强，可兼容CAN-J1939以及RS485-Modbus RTU

可适用于高速流动状态下监测，粘度抗干扰能力强于同类型传感器，结实耐用

集成式结构设计，带报警指示灯、便于现场巡检

三、油液液位及品质传感器应用领域

润滑油是重大装备的“血液”，润滑油失效直接导致机械结构与关键功能部件的异常磨损，是大型设备故障与恶性事故的主要根源。

油液液位及品质传感器能够24小时无间断监测油路中油液的老化和污染程度，实时反应油液的使用状态。帮助用户避免或减轻因润滑油失效造成的设备故障。

油液液位及品质传感器可以广泛应用于电力、矿山、水泥、船舶、军工、工业制造、造纸、石化、交通、冶金、航空、油田、港口等行业，如：风电齿轮箱、飞机/直升机齿轮箱、液压传动系统、加工中心、汽轮机、变速箱、汽/柴油发动机等。

四、油液液位及品质传感器技术参数

介电常数

介电常数：1~10；

介电常数精度：±0.01（绝对精度）；

水活性

测量范围0…1aw

测量精度

0…0.6；±0.02aw

0.6…0.9；±0.03aw

0.9…1；±0.04aw

响应时间（典型）<1分钟

溶解水含水量

测量范围0…10000ppm，0~1%（适用于矿物质变压器油）

测量精度±10%

游离水含水量：

量程（绝对精度）：0~5%（±0.1%），5%~倒相点（±2%）0~100%

温度稳定度：0.01%水/℃

分辨率：100ppm

粘度参数：

动力粘度：1~10000CP；精度：2%

运动粘度：1~12000CST；精度：2%

密度参数：

测量范围：600kg/m^3~1300kg/m^3

精度：2%

压力及液位

压力量程：0～100kPa……0～2MPa

过载压力：1.5倍满量程压力

精度：±0.5%F.S. BFSL@25℃

总误差：±1.0%F.S.（包括校准误差和温度漂移影响）

液位量程：0~1000mm（可定制）

精度：±0.5%F.S. BFSL@25℃

温度

测量范围‐40...120°

精度（at+25°C）±0.2°C

工作温度‐40...+85°C

存储温度‐40...+85°C

容许油温‐40...+120°C

健康指数：0~100(可根据客户情况自定义油品的健康等级，设置报警点)

输出

数字信号RS485 MODBUS-RTU（RS232可选）模拟信号4~20 mA,0~20mA 电阻负载<500Ω

其他

机械接口：G1

压强范围最高10Mpa

材质：硬铝氧化（顶部出线）、不锈钢（侧面出线）（材料可选）

防护等级IP67

供电电源DC 9V‐36V

供电电流<5mA+负载电流

变送器重量＜300g

包装总重量＜570g

电缆规格M8 4芯

电缆长度2米

遵循标准CE 认证EN 61326‐1 EN 61326‐2‐3 ICES‐003 B

油液液位及品质传感器一句话卖点：

油液液位及品质传感器是一款集成电化学阻抗谱与超声波粘度监测技术、可同步检测油液微水、游离水、压力、液位及健康指数的多参数在线监测设备，用于实时预警润滑油污染老化、优化换油周期、避免设备异常磨损。

油液液位及品质传感器常见问题解答

1. 油液液位及品质传感器主要监测哪些参数？

该传感器可同步监测油液微水、游离水、压力、液位、粘度、密度、介电常数及水活性等多参数。通过集成电化学阻抗谱（EIS）技术检测油液阻抗谱、超声波粘度监测技术检测粘度与密度，以及微水监测技术检测微量水分和水活性，实现对油液状态的全面评估。

2. 该传感器适用于哪些设备和行业？

产品可广泛应用于电力、矿山、水泥、船舶、军工、工业制造、造纸、石化、交通、冶金、航空、油田、港口等行业。典型应用场景包括风电齿轮箱、飞机/直升机齿轮箱、液压传动系统、加工中心、汽轮机、变速箱、汽/柴油发动机等各类润滑设备。

3. 油液液位及品质传感器与传统离线检测相比有哪些优势？

传统离线分析需取样送检，周期长、时效性差。该传感器可24小时无间断在线监测，实时反应油品状态。自带大数据油品分析算法和健康指数分析功能，无需客户标定游离水。帮助用户提高视情维护效率，大幅减小对离线分析的依赖。

4. 该产品的兼容性和通信方式如何？

传感器兼容性强，支持CAN-J1939以及RS485-Modbus RTU两种主流通信协议。数字信号输出RS485 MODBUS-RTU（RS232可选），同时支持4~20 mA、0~20mA模拟信号输出。可适配绝大多数工业控制系统和数据采集平台，便于集成到现有设备监控体系中。

5. 油液液位及品质传感器的安装方式是什么？

产品采用G1标准机械接口，提供硬铝氧化（顶部出线）和不锈钢（侧面出线）两种材质可选。可适用于高速流动状态下监测，粘度抗干扰能力强。安装时需根据现场油路管路情况选择合适的接口和出线方式，具体安装尺寸和接线方案可参照产品技术手册。

6. 该产品的防护等级和工作环境要求是什么？

传感器防护等级为IP67，具备良好的防尘防水能力。工作温度范围为-40°C至+85°C，容许油温最高可达+120°C。供电电源为DC 9V至36V宽压输入，可适应多种工业现场供电环境，适用于恶劣工况下的长期在线监测。

7. 油液液位及品质传感器的价格是多少？

该产品型号QM-6800的市场参考价格为12000元。实际成交价格可能因采购数量、定制需求（如液位量程可定制、材质选择等）有所不同，建议根据具体项目需求与供应商沟通获取精准报价。

8. 该产品在实际应用中有哪些典型成功案例？

产品已在风电齿轮箱、液压传动系统、汽轮机等关键设备的油液在线监测中得到广泛应用。通过实时监测油液健康指数（0~100，可自定义报警点），帮助用户及时发现油液老化和污染趋势，避免因润滑油失效导致的设备异常磨损和恶性事故。具体行业案例可根据实际应用场景向供应商索取。
