六要素传感器

一、六要素传感器产品简介

六要素传感器又称压电雨量传感器，六要素传感器一体式结构无活动部件，安装简便免校准，支持RS485等标准接口。适应户外全天候运行，可快速部署于城市网格化监测、山区灾害预警等场景。山东风途物联网科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

FT-Y6型六要素传感器原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向。与传统的超声波风速风向仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

FT-Y6型六要素传感器创新性地将气象标准六参数（环境温度、相对湿度、风速、风向、大气压力、压电雨量）通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将六项参数一次性输出给用户。

二、六要素传感器产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆

3、风速、风向、温度、湿度、大气压力、压电雨量六要素一体式（实用新型专利，专利号ZL 2020 2 3215649.5）☆

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、六要素传感器技术参数

1、风速：0～60m/s（±0.1m/s）；（北京市气象校准证书）

2、风向：0～360°（±2°）；（北京市气象校准证书）

3、空气温度：-40-60℃（±0.3℃）；（北京市气象局校准证书）

4、空气湿度：0-100%RH（±3%RH）；（北京市气象局校准证书）

5、大气压力：300-1100hpa（±0.25%）；（北京市气象局校准证书）

6、压电雨量：0-4mm/min（±4%）

7、功率:1.08W

8、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

9、生产企业具有计算机软件注册证书☆

10、生产企业为3A级信用企业☆

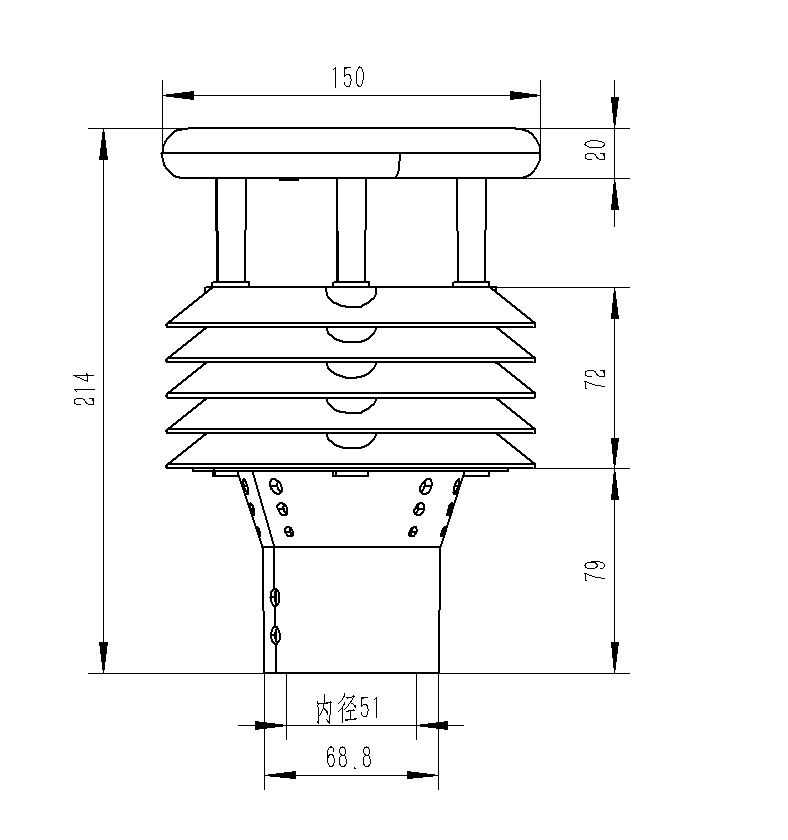

四、六要素传感器产品尺寸图

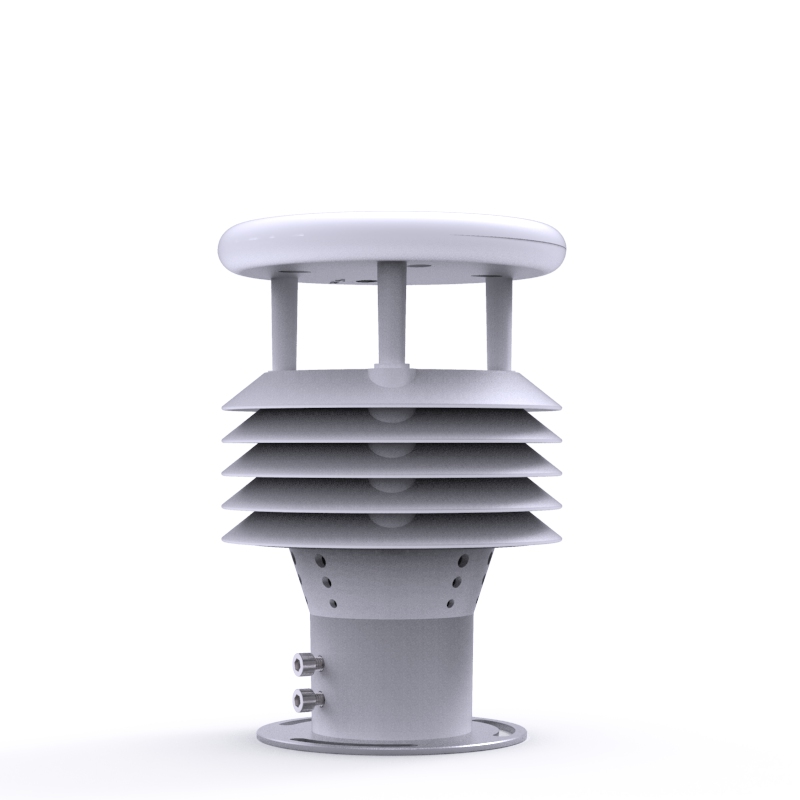

五、六要素传感器产品结构图

六、六要素传感器注意事项

1.传感器水平周围1米半径无遮挡，避免水滴飞溅影响

2.传感器安装位置应避开强机械振动源

3.传感器安装上方应为开阔区域，雨滴应直接滴落至传感器，应免二次滴落和连续水流冲击

六要素传感器一句话卖点：

六要素传感器一体式集成风速、风向、温度、湿度、大气压力、压电雨量六项气象参数实时监测，解决户外全天候气象数据连续在线采集与快速部署难题。

六要素传感器常见问题解答：

1. 六要素传感器可以测量哪些气象参数？

六要素传感器可同时测量环境温度、相对湿度、风速、风向、大气压力、压电雨量六项气象标准参数。产品通过高集成度结构实现六项数据一次性数字量通讯输出，满足用户对多气象要素同步监测的需求。

2. 六要素传感器的工作原理是什么？

FT-Y6型六要素传感器采用发射连续变频超声波信号、通过测量相对相位来检测风速风向的技术原理。该方案克服了传统超声波风速仪对高精度计时器的依赖，有效避免了因传感器启动延时、解调电路延时及温度变化造成的测量误差。

3. 六要素传感器有哪些核心优势？

产品采用顶盖隐藏式超声波探头设计，避免雨雪堆积和自然风遮挡；无移动部件、零磨损、免维护、无需现场校准；抗干扰能力强，配备看门狗电路和自动复位功能保证系统稳定运行；外壳采用ASA工程塑料，室外应用常年不变色。

4. 六要素传感器支持哪些通讯接口？

产品标配RS485通讯接口（MODBUS协议），可选配232、USB、以太网接口，支持数据实时读取。此外还可选配无线传输模块，最小传输间隔为1分钟，满足不同场景下的数据传输需求。

5. 六要素传感器的测量精度如何？

风速测量范围0～60m/s（精度±0.1m/s），风向0～360°（精度±2°），空气温度-40～60℃（精度±0.3℃），空气湿度0～100%RH（精度±3%RH），大气压力300～1100hpa（精度±0.25%），压电雨量0～4mm/min（精度±4%），以上精度均经北京市气象局校准认证。

6. 六要素传感器的安装有哪些注意事项？

传感器水平周围1米半径范围内应无遮挡物，避免水滴飞溅影响测量；安装位置应避开强机械振动源；安装上方应为开阔区域，确保雨滴直接滴落至传感器，避免二次滴落和连续水流冲击。产品为卡扣式探头设计，可有效避免运输和安装过程中的松动问题。

7. 六要素传感器适用于哪些应用场景？

产品适应户外全天候运行，可快速部署于城市网格化监测、山区灾害预警等场景。目前已广泛应用于气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域。

8. 六要素传感器的价格是多少？

六要素传感器（FT-Y6型）产品价格为6600元。生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证，以及计算机软件注册证书和3A级信用企业认证。
