水中油传感器

一．水中油传感器应用环境说明

水中油传感器又称水中油在线监测仪，水中油传感器采用荧光法，可检测水中的PAH（多环芳烃）和测油，适用于市政、工业和地表水环境领域中水中油的监测。水中油传感器是利用可溶性油在光谱中有吸收峰和发射峰这一特性，在可溶性油的光谱吸收峰发射单色光照射到水中，可溶性油吸收单色光的能量，释放出另外一种波长发射峰的单色光，可溶性油发射的光强与水中可溶性油的含量成正比。该传感器安装简单使用方便。

信号输出：RS485（MODBUS-RTU）。

滤光片检测，抗干扰能力强。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体

性能稳定，使用寿命长

IP68防水标准

二．水中油传感器技术性能和规格

1.技术参数

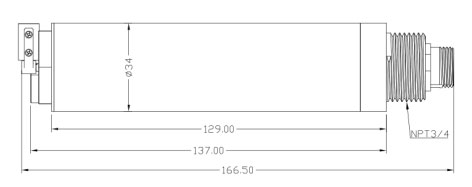

2.水中油传感器尺寸图

三．水中油传感器安装和电气连接

1.水中油传感器安装

安装距离要求：与侧壁保持5cm以上，与底部保持10cm以上。

安装环境：不能工作在强光下，尽量处于黑暗环境。不能存在其他可被激发的荧光物质。

2.电气安装

线缆为4芯屏蔽线，线序定义：

红色-电源线（12~24VDC）

蓝色-地线（GND）

绿色-485B，黄色-485A

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

注：线缆颜色因生产批次不同可能会略有差异，具体以线缆丝印为准

四.水中油传感器维护与保养

1.使用和维护

传感器的测量窗口是确保传感器正常工作和准确测量的关键部件之一。其清洁要求至关重要，以确保测量的准确性和可靠性。

1.1维护方法

1.定期清洁：测量窗口应定期清洁，以去除附着在表面上的污垢、沉积物和其他杂质。清洁频率取决于测量环境，但通常建议每天或每周进行清洁。

2.使用温和的清洁剂：清洁时应选择温和的清洁剂，避免使用含有磨料或酸碱成分的清洁剂，以防损坏测量窗口表面。

3.软质布或海绵：在清洁过程中，应使用软质布或海绵轻柔地擦拭测量窗口表面，以防划伤或磨损。

4.避免直接接触：清洁过程中避免直接手触测量窗口表面，以减少指纹和油脂的污染。

5.漂洗：清洁完成后，应使用清水彻底漂洗测量窗口，确保清除残留的清洁剂和污垢。

6.干燥：清洁后，使用干燥软布轻轻擦拭测量窗口表面，以去除水渍并确保完全干燥。

7.定期检查：定期检查测量窗口表面是否有损坏或磨损，以保持传感器的正常运行。

8.避免暴露在化学物质和高温环境下：避免将测量窗口暴露在有害化学物质或高温环境下，以防止对其表面造成损坏或腐蚀

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

1.2注意事项

1.测量窗口含有玻璃成分，因此应避免使用尖锐或硬物体刮擦表面，以防止划痕和损坏。

2.内部含有敏感光学部件及精密电子设备，避免将传感器暴露在剧烈的振动或冲击下，以防止光学部分及电子设备的移位或损坏。设备内部无需维护。

3.在不使用时，应使用适当的防尘盖或套，以保护光学部分免受灰尘和污染物的侵害。

水中油传感器一句话卖点：

水中油传感器是一款采用荧光法原理、RS485输出的在线监测仪，专用于市政污水、工业废水及地表水环境中水中油（PAH）含量的实时监测与预警。

水中油传感器常见问题解答：

1. 水中油传感器的工作原理是什么？

水中油传感器采用荧光法检测原理。利用可溶性油在光谱中有吸收峰和发射峰的特性，在吸收峰处发射单色光照射水样，可溶性油吸收光能后释放出另一波长发射峰的单色光，其发射光强与水中油含量成正比。通过测量发射光强即可精准计算出水中油的浓度值。

2. 水中油传感器的测量范围与精度是多少？

该传感器的测量范围为0～60ppm，测量精度可达0.1ppm，分辨率为0.01ppm。检出限根据实际油样决定。产品具有良好的再现性和热稳定性，低漂移、响应速度快，可满足市政、工业及地表水等领域对水中油监测的精度要求。

3. 水中油传感器有哪些信号输出方式？

传感器标配RS485数字信号输出，采用标准MODBUS-RTU通讯协议。线缆为4芯屏蔽线，线序定义为：红色接电源（12~24VDC）、蓝色接地线（GND）、绿色接485B、黄色接485A。该输出方式便于与各类数据采集终端、PLC或云平台系统直接连接集成。

4. 水中油传感器的安装方式有哪些？安装时有哪些注意事项？

传感器支持浸入式安装，配备NPT3/4管螺纹，便于沉入式安装或安装在管道和罐体上。安装时需注意：与侧壁保持5cm以上距离、与底部保持10cm以上距离；不能工作在强光下，尽量处于黑暗环境；避免存在其他可被激发的荧光物质干扰测量。传感器防水等级为IP68，可在0~50℃、<0.2MPa的环境下正常工作。

5. 水中油传感器的价格是多少？

水中油传感器（FT-S17S）的市场参考价格为5500元/台。实际采购价格可能因批量、配置（如电缆长度等）及合作方式有所差异，建议直接联系供应商获取最新报价和优惠政策。标配电缆长度为5米，供电电压为12-24VDC。

6. 水中油传感器的外壳材质及耐用性如何？

传感器外壳采用玻璃和316L不锈钢材质。316L不锈钢具有优异的耐腐蚀性能，适用于市政污水、工业废水等复杂水质环境；玻璃测量窗口保证了光学测量的透光性和准确性。产品性能稳定、使用寿命长，防水等级达到IP68标准，可长期浸没在水中工作。

7. 水中油传感器如何维护与清洁？

传感器的测量窗口需定期清洁以确保测量准确性。建议每天或每周清洁一次，使用温和清洁剂和软质布或海绵轻柔擦拭测量窗口表面，避免使用含磨料或酸碱成分的清洁剂。清洁完成后用清水彻底漂洗，避免直接用手触碰测量窗口表面以防指纹和油脂污染。

8. 水中油传感器有哪些典型应用案例？

该传感器适用于市政污水处理厂出水水质监测、工业废水排放口中油类物质在线监测，以及地表水环境（河流、湖泊等）中石油类污染物的实时监控。在石油化工、钢铁冶金、机械加工等行业废水处理环节中，可作为水中油在线监测仪使用，帮助用户实时掌握水质状况并及时预警。
