水质在线分析仪

一、水质在线分析仪产品介绍

1.概述

水质在线分析仪又称水质在线监测仪器、水质在线自动分析仪，水质在线分析仪能够对自来水、江河湖泊水、工业污水等进行直接测量，可连续测量水质当中的PH、浊度、氯、温度以及电导率、ORP等多种参数。QSZ03水质在线分析仪是基于物联网技术的综合传感器采集、显示、分析系统，供水水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

2.产品定位

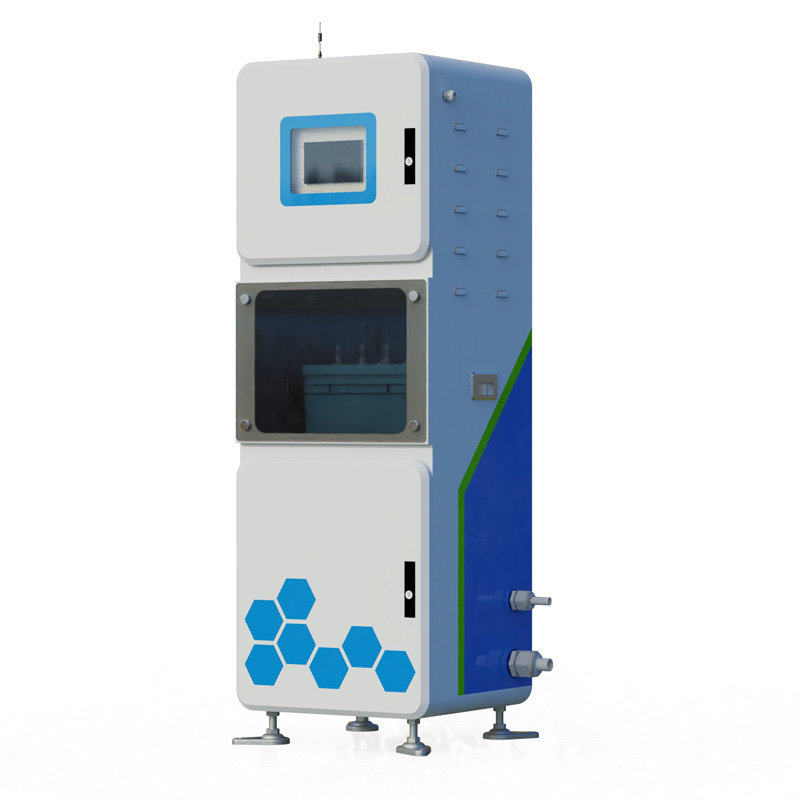

QSZ03水质在线分析仪具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为：PH、温度、浊度、电导率、溶解氧、COD、氨氮、悬浮物、总氮等。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。

水质在线分析仪可广泛用于河流、城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备。

3.功能与特点

GPRS联网4G

支持扩展RJ45联网

支持扩展传感器远传

支持LED屏显示7.0寸触摸控制屏

支持扩展安卓屏显示、存储

扩展安卓屏支持2G数据存储、U盘数据导出

支持一路RS485 modbus-RTU协议从站

支持多通道RS485 modbus-RTU传感器扩展

配套物联网数据展示、存储、分析平台

平台支持TCP短链接、HTTP协议等多种协议数据转发

二、水质在线分析仪系统组成

供水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

1.供电单元

电源AC220V。

2.水泵控制单元

智能型自吸泵最高扬程:25m开口流量:1.8m3/h

3.分析测试单元

分析测试单元，主要由pH、溶解氧、电导率、浊度、ORP、温度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,以上水质传感器工作环境0-50℃，<0.3Mpa

4.显示单元

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，

安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展

5.远程通讯

RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据

6. 设备箱主体单元

水质在线分析仪一句话卖点：

水质在线分析仪是一款基于物联网技术的多参数水质自动监测设备，可对自来水、江河湖泊水、工业污水等水体的PH、浊度、电导率、溶解氧、COD、氨氮等指标进行连续在线测量，解决水质监测数据获取不及时、人工检测效率低的问题。

水质在线分析仪常见问题解答：

1. 水质在线分析仪可测量哪些水质参数？

水质在线分析仪可测量PH、温度、浊度、电导率、溶解氧、ORP、氯等多种参数，还可扩展测量COD、氨氮、悬浮物、总氮等指标，满足不同场景的水质监测需求。

2. 水质在线分析仪适用于哪些应用场景？

该设备可广泛用于河流湖泊、城市及村镇自来水厂、输水管网、二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等场景的水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域的关键设备。

3. 水质在线分析仪有哪些核心功能特点？

设备支持4G联网及RJ45扩展，配备7.0寸触摸控制屏及可扩展安卓屏，支持2G数据存储和U盘导出；支持RS485 modbus-RTU协议及多通道传感器扩展，配套物联网数据展示、存储与分析平台，支持TCP短链接、HTTP等多种协议数据转发。

4. 水质在线分析仪的主要优势是什么？

该设备采用一体化抽取式设计，高度集成稳流排气、分析测试、系统控制和远程通讯等单元于一个机柜内，实现全自动水质监测功能，无需人工值守，大幅降低运维成本，同时具备完善的供电、防雷、网络通讯能力，适应户外复杂环境。

5. 水质在线分析仪的价格是多少？

水质在线分析仪FT-QSZ03的市场参考价格为11400元/套。

6. 水质在线分析仪如何安装？有哪些安装注意事项？

设备由供电单元、水泵控制单元、分析测试单元等组成，安装时需注意传感器不能倒置或水平安装，至少倾斜15度角以上安装，传感器工作环境要求0-50℃、压力低于0.3Mpa。智能自吸泵最高扬程25m，开口流量1.8m³/h，具体安装可由专业技术人员指导完成。

7. 水质在线分析仪是否有实际应用案例？

该设备已广泛应用于城市自来水厂进出水监测、河流断面水质监测、二次供水水质监控等场景，有效帮助水务管理部门实现水质数据的实时采集与远程监控，提升水质安全管理的响应效率。

8. 水质在线分析仪支持哪些数据传输和平台对接方式？

设备支持4G GPRS联网，可扩展RJ45有线联网，配套物联网数据平台可实现水质数据的展示、存储与分析；平台支持TCP短链接、HTTP协议等多种协议的数据转发，方便与上级管理平台对接，实现监测数据的集中管理。
