明渠流量监测站

一、明渠流量监测站产品简介

明渠流量监测站又称在线明渠流量监测系统，明渠流量监测站是一款基于微波技术的全自动水文在线监测系统，可同时测量渠道内流速、流量，用于河流在线流量监测,可实时掌握可用水资源。FT-ML1明渠流量监测站主要由多普勒流速仪、数据采集、通信网络和软件平台四部分组成组成，多普勒流速仪是在自然水体中测量水的流速、流量的传感器。多普勒流量计分为传感器、主机两部分。

传感器有两个换能器，一个发射，一个接收。当传感器正对着水流方向，也就是逆流测量的前提下：

1.水流静止情况下，接收到的频率跟发射频率一样。

2.流速越快，接收传感器接收到的频率越快，会高于发射的频率。

3.流速越慢，接收传感器接收到的频率越慢，但是会高于发射的频率。

当传感器顺着水流方向测量的前提下：

1.水流静止情况下，接收到的频率跟发射频率一样。

2.流速越快，接收传感器接收到的频率越快，但是会低于发射的频率。

3.流速越慢，接收传感器接收到的频率越慢，但是会低于发射的频率。

从上面这个就可以通过硬件和软件计算出水流流速和水流方向。

二、明渠流量监测站工作原理

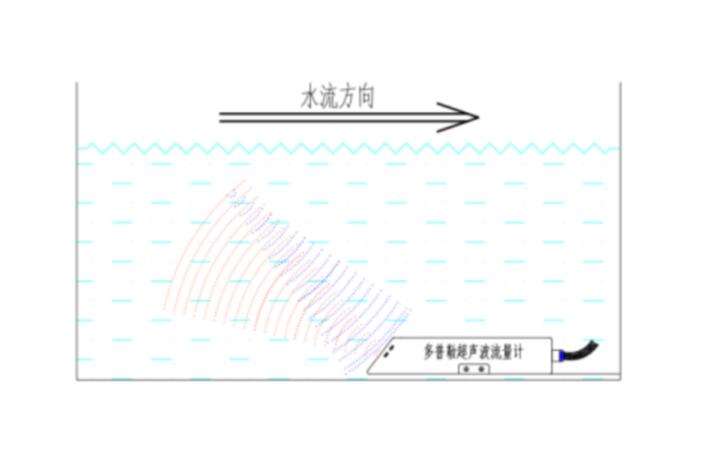

产品流速测量基于多普勒效应，探头斜向上发出一束超声波，当超声波接触到流体中的杂质或气泡时会使反射的超声波产生多普勒频移Δf，多普勒频移Δf正比于流体流速，通过测量多普勒频移Δf即可测量出流体的流速V。

产品基于压力传感器测量液位，通过设定的渠道参数可自动计算流体截面积S，基于速度面积法，即可测量液体的流量Q。

Q = V × S

产品特点

l采用超声多普勒原理测量流速、测量，精度高,环境限制小；

l采用速度面积法测量流量，无需建设堰槽，施工成本低；

l高集成度，支持流速、液位、瞬时流量、累计流量、温度同时测量；

l自带温度传感器，补偿水温对声速的影响；

l内嵌圆形、矩形、梯形、三角形等多种管道模型，调试便捷；

l仿生学外观设计，有效减少垃圾遮挡；

l低功耗设计;工作电流小于25mA;适用电池或太阳能供电。

三、明渠流量监测站参数指标

四、明渠流量监测站使用方法

1、安装要求

水质要求：依据测量原理，待测水体需含有一定微小杂质或气泡，但水中漂浮物不易过多，避免干扰。

水体流态要求：应安装在具有固定断面的顺直段下游，顺直段长度最好是渠道水力半径的5-10倍（顺直段越长测量精度越高），且这一距离范围内不得有过流阻挡物（如水闸、堰等），以保证探头前段水流流态的均匀稳定。

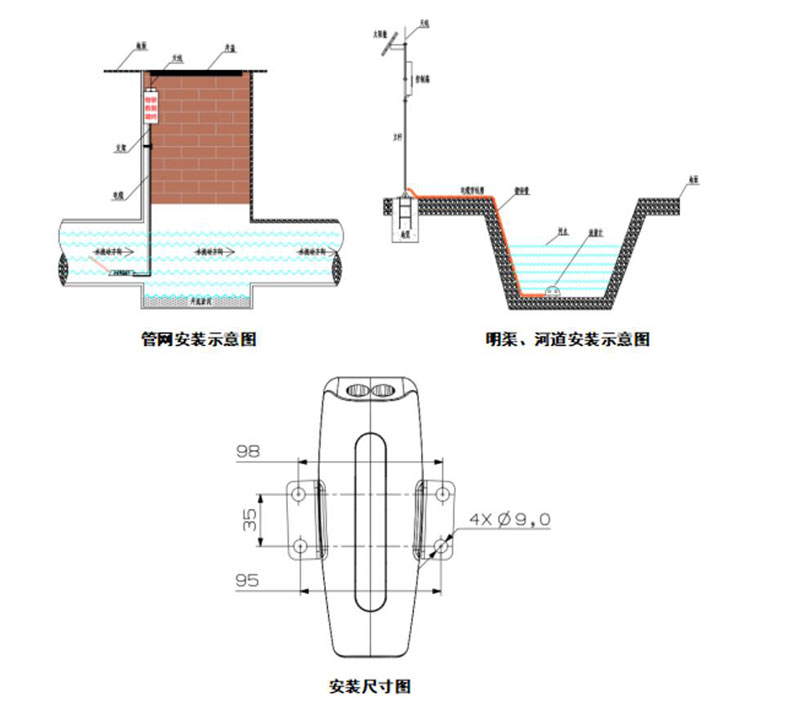

2、 安装示图

五、明渠流量监测站云平台介绍

1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2.支持多帐号、多设备登录

3.支持实时数据展示与历史数据展示仪表板

4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5.支持短信报警及阈值设置

6.支持地图显示、查看设备信息。

7.支持数据曲线分析

8.支持数据导出表格形式

9.支持数据转发，HJ-212协议，TCP转发，http协议等。

10.支持数据后处理功能

11.支持外置运行javascript脚本

明渠流量监测站一句话卖点：

明渠流量监测站是一款基于多普勒超声波技术的全自动水文在线监测系统，无需建设堰槽即可同时测量渠道内流速与流量，帮助水利、农业、环保等领域用户实时掌握可用水资源数据。

明渠流量监测站常见问题解答：

1. 明渠流量监测站的主要测量原理是什么？

产品基于多普勒效应测量流速，探头斜向上发射超声波，接触水体中杂质或气泡后产生多普勒频移，频移大小正比于流速。液位通过压力传感器测量，结合渠道参数自动计算截面积，最后采用速度面积法（Q=V×S）得出流量数据。

2. 明渠流量监测站适用于哪些场景？

适用于河流在线流量监测、灌区渠道流量监测、城市排水管网流量监测、工业废水排放计量等场景。产品内嵌圆形、矩形、梯形、三角形等多种管道模型，可灵活适配不同渠道断面类型。

3. 明渠流量监测站相比传统堰槽法有什么优势？

采用速度面积法测量流量，无需建设堰槽，大幅降低施工成本和工程周期。同时支持流速、液位、瞬时流量、累计流量、温度同时测量，集成度高。仿生学外观设计有效减少水中垃圾遮挡，低功耗设计（工作电流小于25mA）适用太阳能供电，适合野外无人值守环境。

4. 明渠流量监测站的价格是多少？

产品型号FT-ML1，参考价格为27800元。该价格通常包含多普勒流速仪、数据采集终端、通信模块及软件平台等核心组成部分，具体配置可根据实际需求定制。建议联系厂家获取针对具体应用场景的详细报价方案。

5. 明渠流量监测站的安装条件有哪些要求？

待测水体需含有一定微小杂质或气泡以保证测量精度，但漂浮物不宜过多。设备应安装在具有固定断面的顺直段下游，顺直段长度建议为渠道水力半径的5-10倍，该范围内不得有水闸、堰等过流阻挡物。标配2米立杆和L型支架，用于明渠侧壁固定。

6. 明渠流量监测站的主要技术参数如何？

流速量程0.02～5m/s，精度±1%FS；液位量程0～10m，精度±0.5%FS；流量量程0.001～999999999m³/h，精度±3%（视断面形态而定）。工作电压DC 9～28V，功耗小于25mA，防护等级IP68，标配10米电缆。

7. 明渠流量监测站支持哪些供电方式和数据传输协议？

支持太阳能供电和市电供电两种方式。数字输出支持RS-485和Modbus RTU协议。云平台支持HJ-212协议、TCP转发、http协议等多种数据转发方式，可无缝对接现有监测系统。

8. 明渠流量监测站的数据平台具备哪些功能？

配套云平台采用CS架构，支持手机和PC浏览器直接访问，无需额外安装软件。具备实时数据展示、历史数据曲线分析、地图设备定位、数据导出表格、短信报警及阈值设置等功能。支持多账号多设备登录，云存储稳定可靠。
