土壤湿度监测仪

一、土壤湿度监测仪产品简介

土壤湿度监测仪又称土壤湿度观测仪，适用于果园、茶园、大田、温室大棚、蔬菜种植基地等的土壤墒情监测，土壤湿度监测仪无需插电，可根据需要快速布置。土壤湿度监测仪是用于监测土壤剖面温度、土壤剖面湿度、土壤剖面电导率的在线监测设备，集土壤温度、水分、电导率可广泛应用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。

二、土壤湿度监测仪产品参数

太阳能板功率：8W

太阳能板标准工作电压：DC5V

内置锂电池容量：5000mAh

传感器启动时间：60S

传感器供电电压：DC12V

传感器供电电流：22mA

传感器功耗：0.26W

通讯方式：485 Modbus RTU协议

测量参数：可同时测量5层（10层以下可定制层数）

测量原理：通过测量土壤介电常数建立数学模型，设计螺旋式测量电极测量土壤体积含水率数据。

参数	测量范围	精度	分辨率	单位
土壤温度	-30~70℃	±0.3（-10~70℃）	0.01	℃
土壤湿度	0~100%	±3%（壤土） 高有机质土壤（土壤有机碳含量>12%）高粘粒含量土壤（粘粒含量>45%）由于其介电弛豫特性，可能需要针对特定土壤类型进行标定	0.1%	---
土壤电导率	0~20000us/cm	±3%（0~10000us/cm） ±5%（全量程）	1	us/cm

三、土壤湿度监测仪优势与特点

★单个土壤管式传感器可以同时测量多个深度的土壤参数，监测深度可定制（小于1M）。

★传感器采用低功耗设计，功耗低至0.26W，适用于野外长期无人监测。

★传感器每层都可以独立测量温度、湿度、电导率参数。

★传感器外壳采用进口PC材质，强度高、耐腐蚀、对环境无污染。

★传感器防水等级达到IP67，应对长期室外监测。

★传感器测量一定区域内的平均湿度，弥补了单点测量具有局限性的问题。

★传感器采用自主设计的螺旋式测量电极，改善传感器与土壤之间的接触，尽量避免空气间隙造成的测量误差。

四、土壤湿度监测仪使用注意事项

a.传感器使用应严格按照安装使用说明书进行。

b.多个传感器同时工作时，必须间隔3米以上距离。

c.传感器测量原理限制，传感器测量地为中心半径3米范围内不应有电磁线缆和强磁辐射干扰，避免造成传感器测量的巨大误差和损坏。

d.传感器的安装环境应该符合传感器的测量范围，避免超量程等不规范行为。

e.传感器安装应避开强酸强碱、重油污重金属环境进行。

f.传感器为土壤测量传感器，禁止使用本传感器对其他物质进行测量。

g.传感器安装环境不能有强振动。

h.传感器不能有过强外力作用。

i.禁止拆卸，私自拆卸视为不合规行为，后续将不再提供任何服务行为。

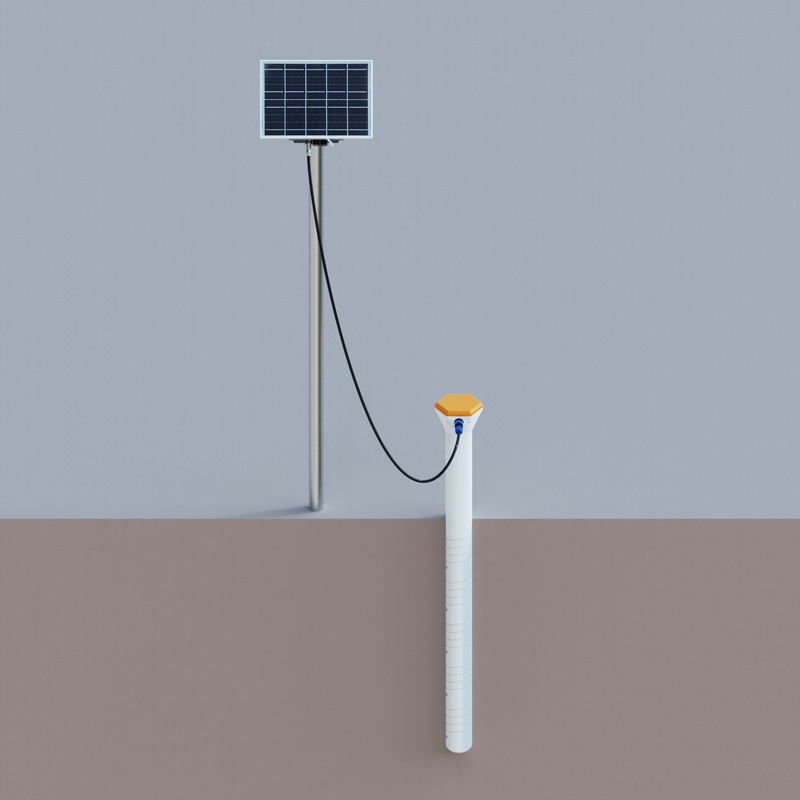

五、土壤湿度监测仪结构图

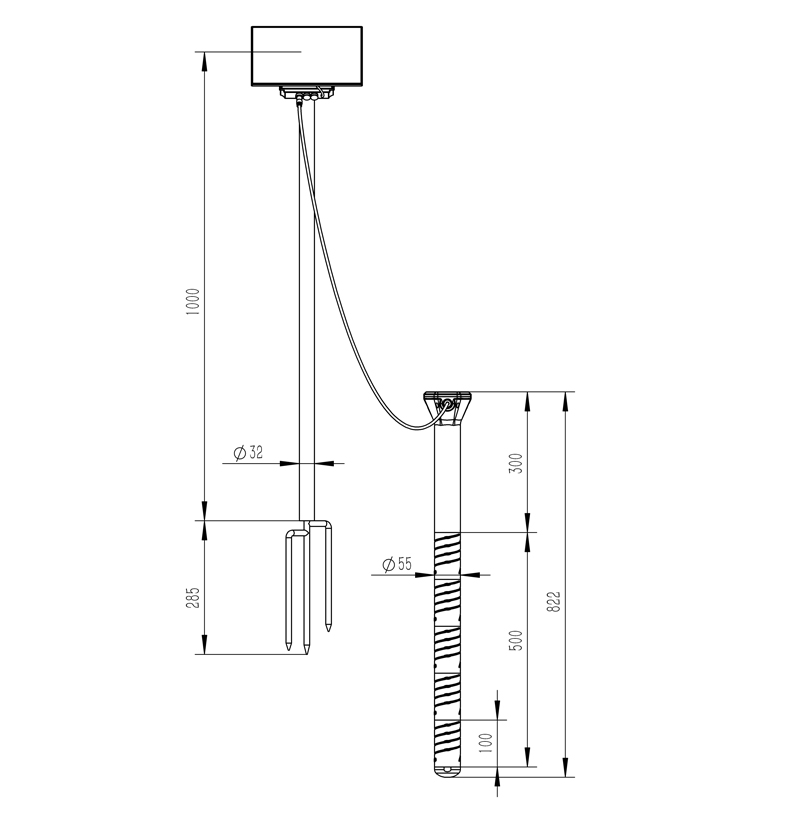

六、土壤湿度监测仪尺寸图

七、土壤湿度监测仪安装方法

钻孔法：

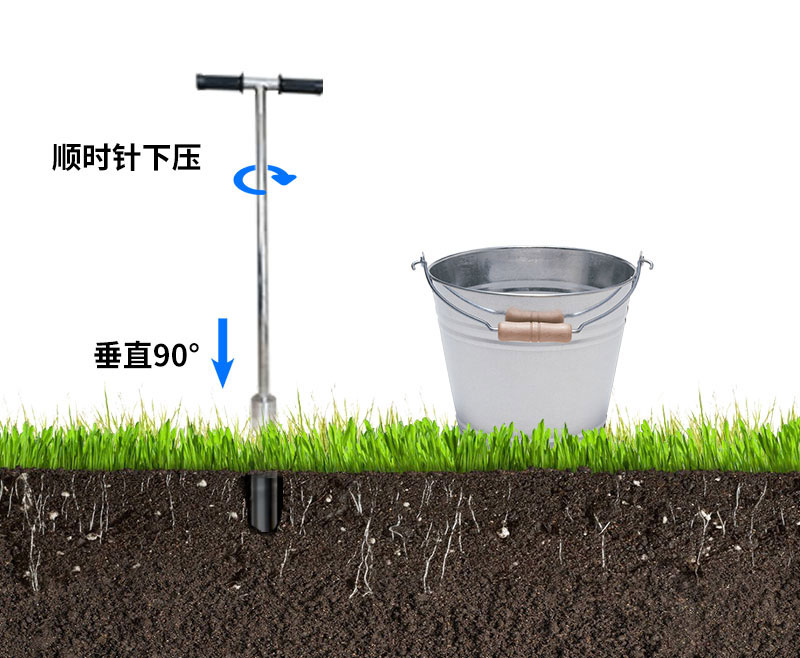

1.取土钻钻头、手柄、支杆，完成后将取土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。(注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪)

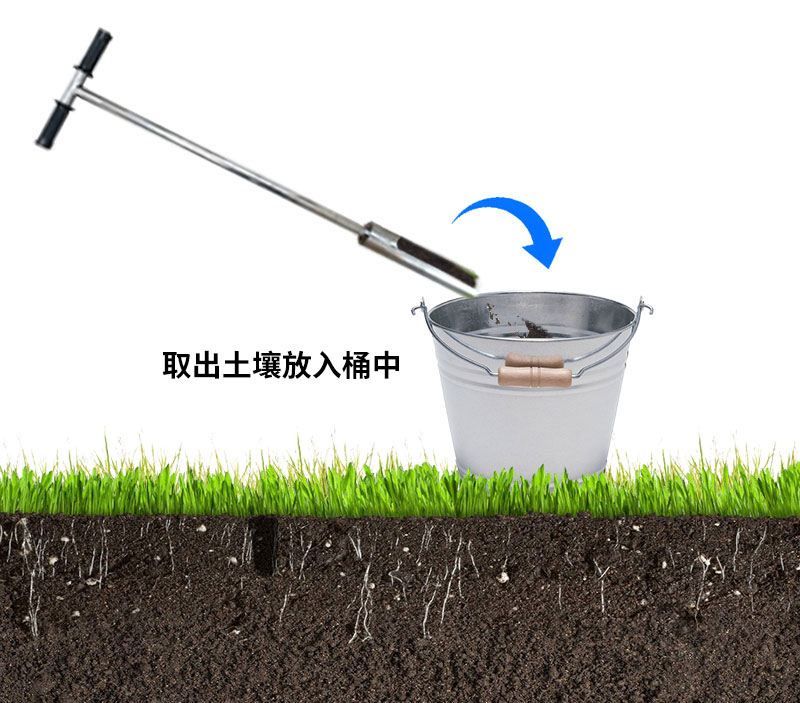

2.将取土钻从孔洞中取出，放到盆子里，用工具把钻出的土收集到盆子里以用来和泥浆。(注意：第一钻土因为杂质过多，不做收集)

3.反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底)，以测试孔洞的深度是否合适;若有卡顿，则使用取土钻修正，保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平（零刻度线），打孔完成。

4.挑出盆中土壤杂质，石子、根、不容易溶解的土块等。将土壤搓细，以便和泥浆。

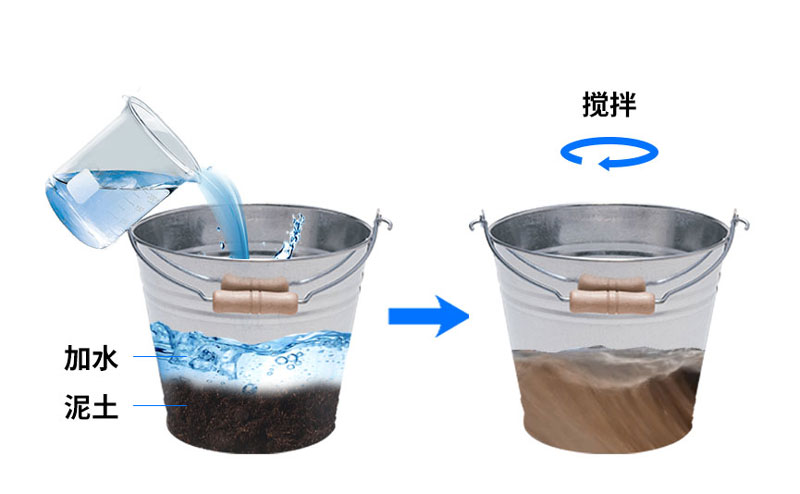

5.倒入适量水，充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状。

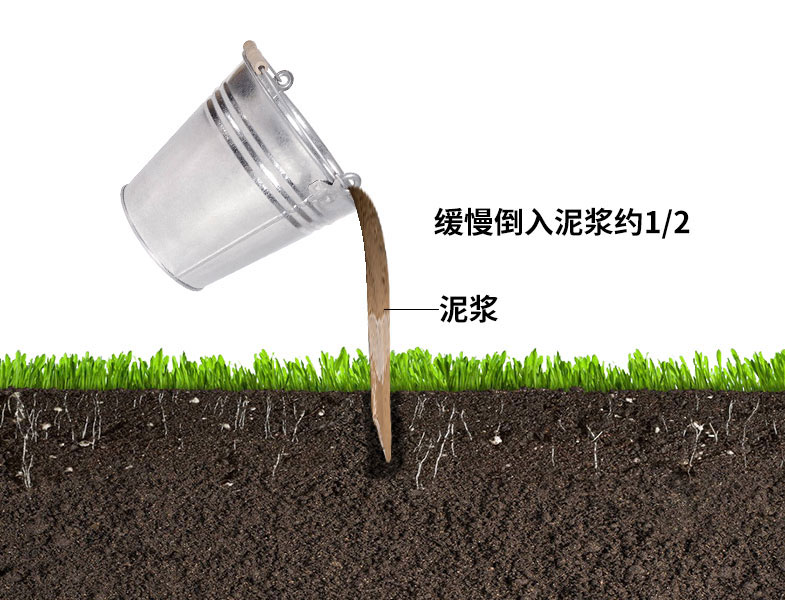

6.将泥浆慢慢倒入孔洞，大概到孔洞1/2的位置;可根据实际情况酌情增减。

7.将传感器慢慢放入孔洞中，顺时针转动并下压，速度过快可能会导致气泡不能被完全排出。(注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中)

8.当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成;此时传感器安装深度与洞口齐平。(注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗)

掩埋法：使用镐子挖一个埋传感器的深坑，和泥浆将传感器掩埋，处理细节参照钻孔法。

土壤湿度监测仪一句话卖点：

土壤湿度监测仪是一款太阳能供电、无需插电的管式多层土壤监测设备，可同时测量5层土壤的温度、湿度和电导率，解决传统“挖土看墒”凭经验判断不精准、数据无法远程查看的难题。

土壤湿度监测仪常见问题解答：

1. 土壤湿度监测仪可以同时测量几层土壤参数？

土壤湿度监测仪采用单个管式传感器设计，标准配置可同时测量5层土壤的温度、湿度和电导率参数，每层均可独立测量。监测深度可根据需求定制，最大支持10层测量，整体监测深度在1米以内按需适配。

2. 土壤湿度监测仪的测量原理是什么？

该设备通过测量土壤介电常数建立数学模型，采用自主设计的螺旋式测量电极来测量土壤体积含水率数据。螺旋电极设计能有效改善传感器与土壤之间的接触，尽量避免空气间隙造成的测量误差，确保数据准确性。

3. 土壤湿度监测仪适合在哪些场景使用？

产品适用于果园、茶园、大田、温室大棚、蔬菜种植基地等多种农业场景的土壤墒情监测。可广泛应用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。根据不同作物类型，可灵活调整监测深度——大棚蔬菜适配10-30cm浅深度，果树适配30-80cm中深度。

4. 土壤湿度监测仪需要插电吗？供电如何解决？

产品无需插电，配备8W太阳能板和5000mAh内置锂电池，光照条件下可为电池充电。传感器功耗仅0.26W，采用低功耗设计，即使连续阴雨天也能稳定运行7-10天，特别适合大面积农田、偏远果园等无电网覆盖区域使用。

5. 土壤湿度监测仪的数据如何查看？

设备采用485 Modbus RTU协议通讯，支持接入手机APP与云平台。监测数据可实时上传，用户通过手机或电脑即可随时查看不同深度土壤的温度、湿度、电导率数据。还可设置预警阈值，当土壤湿度低于适宜范围时自动推送提醒。

6. 土壤湿度监测仪的价格是多少？

FT-GTS5型号土壤湿度监测仪参考价格为5000元。具体价格可能因定制层数、配件配置等因素有所差异，建议根据实际项目需求获取准确报价。

7. 土壤湿度监测仪如何安装？有哪些注意事项？

产品采用钻孔法安装，建议按照安装使用说明书严格操作。安装时需注意：多个传感器同时工作应间隔3米以上；传感器周边3米内不应有电磁线缆和强磁辐射干扰；安装环境应避开强酸强碱、重油污重金属环境。传感器防水等级达IP67，可应对长期室外监测。

8. 土壤湿度监测仪有哪些实际应用案例？

该设备已在众多高标准农田和大型种植农场中得到应用。传感器被均匀布置在农田不同区域和深度，实时采集土壤水分和温度数据。农场主通过数据可精准判断灌溉时机和水量，避免过度灌溉造成水资源浪费和肥料流失，也防止因缺水导致作物生长受限。
