土壤水分监测系统

一、土壤水分监测系统产品简介

土壤水分监测系统主要针对土壤水分含量和土壤温度进行监测，通过水分传感器和温度传感器测量土壤的体积含水量(VWC)和温度值，土壤水分监测系统可以根据监测需要，灵活布置土壤水分传感器。土壤水分监测系统是用于监测土壤剖面温度、土壤剖面湿度、土壤剖面电导率的在线监测设备，集土壤温度、水分、电导率可广泛应用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。

二、土壤水分监测系统产品参数

太阳能板功率：8W

太阳能板标准工作电压：DC5V

内置锂电池容量：5000mAh

传感器启动时间：60S

传感器供电电压：DC12V

传感器供电电流：22mA

传感器功耗：0.26W

通讯方式：485 Modbus RTU协议

测量参数：可同时测量3层（10层以下可定制层数）

测量原理：通过测量土壤介电常数建立数学模型，设计螺旋式测量电极测量土壤体积含水率数据。

三、土壤水分监测系统优势与特点

★单个土壤管式传感器可以同时测量多个深度的土壤参数，监测深度可定制（小于1M）。

★传感器采用低功耗设计，功耗低至0.26W，适用于野外长期无人监测。

★传感器每层都可以独立测量温度、湿度、电导率参数。

★传感器外壳采用进口PC材质，强度高、耐腐蚀、对环境无污染。

★传感器防水等级达到IP67，应对长期室外监测。

★传感器测量一定区域内的平均湿度，弥补了单点测量具有局限性的问题。

★传感器采用自主设计的螺旋式测量电极，改善传感器与土壤之间的接触，尽量避免空气间隙造成的测量误差。

四、土壤水分监测系统使用注意事项

a.传感器使用应严格按照安装使用说明书进行。

b.多个传感器同时工作时，必须间隔3米以上距离。

c.传感器测量原理限制，传感器测量地为中心半径3米范围内不应有电磁线缆和强磁辐射干扰，避免造成传感器测量的巨大误差和损坏。

d.传感器的安装环境应该符合传感器的测量范围，避免超量程等不规范行为。

e.传感器安装应避开强酸强碱、重油污重金属环境进行。

f.传感器为土壤测量传感器，禁止使用本传感器对其他物质进行测量。

g.传感器安装环境不能有强振动。

h.传感器不能有过强外力作用。

i.禁止拆卸，私自拆卸视为不合规行为，后续将不再提供任何服务行为。

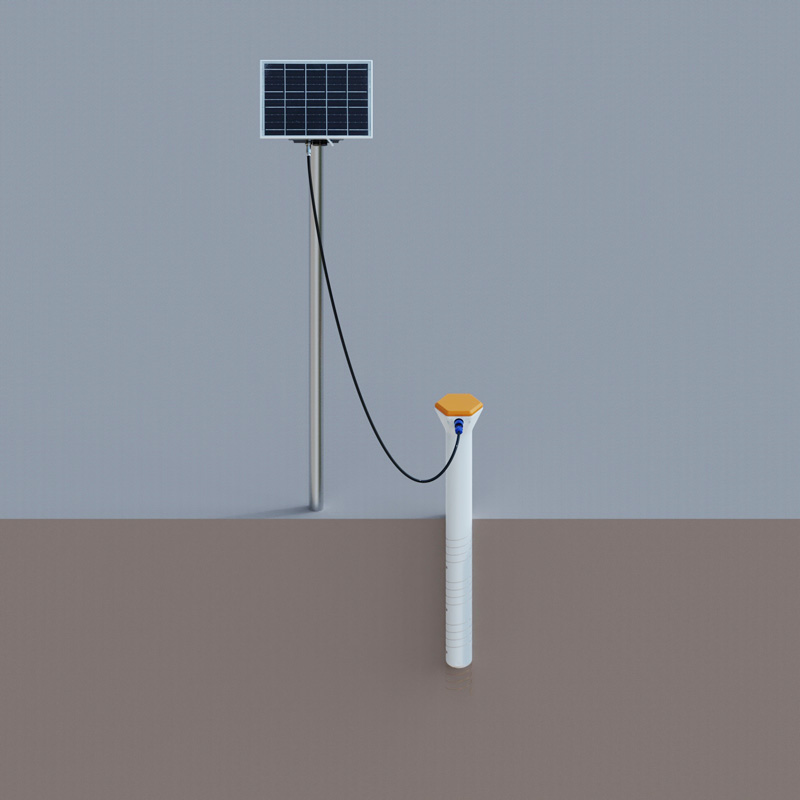

五、土壤水分监测系统结构图

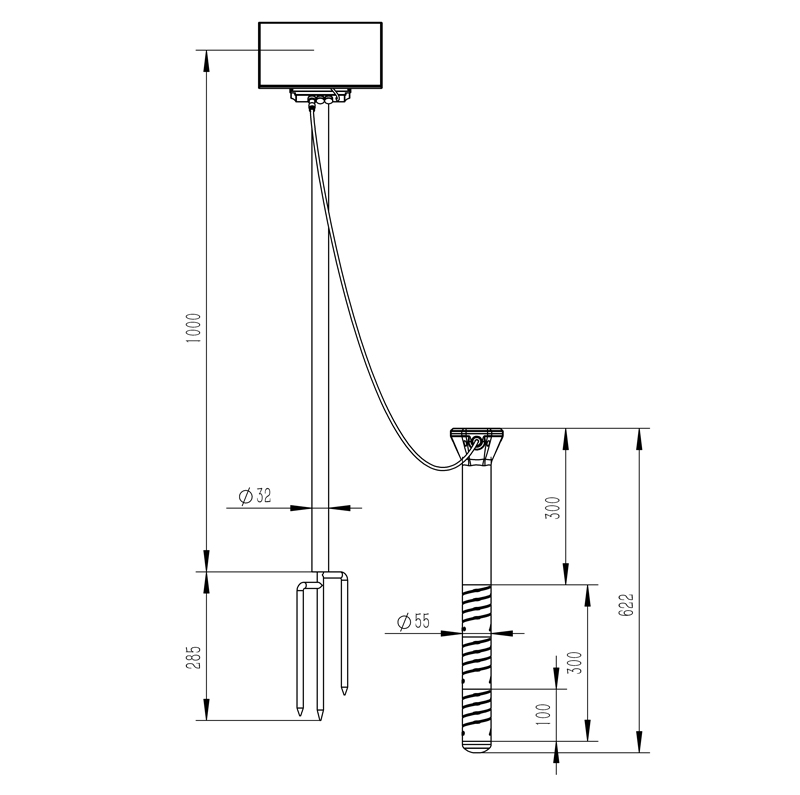

六、土壤水分监测系统尺寸图

七、土壤水分监测系统安装方法

钻孔法：

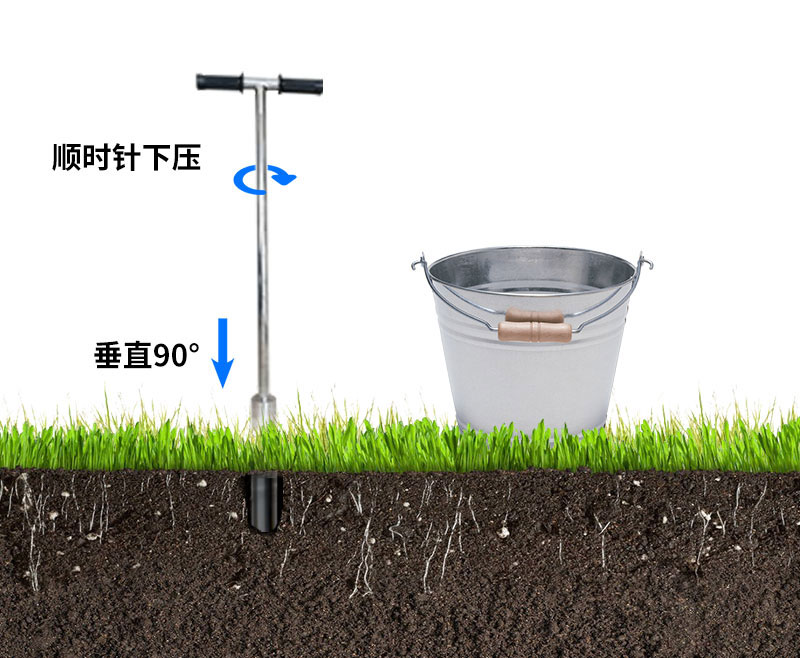

1.取土钻钻头、手柄、支杆，完成后将取土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。(注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪)

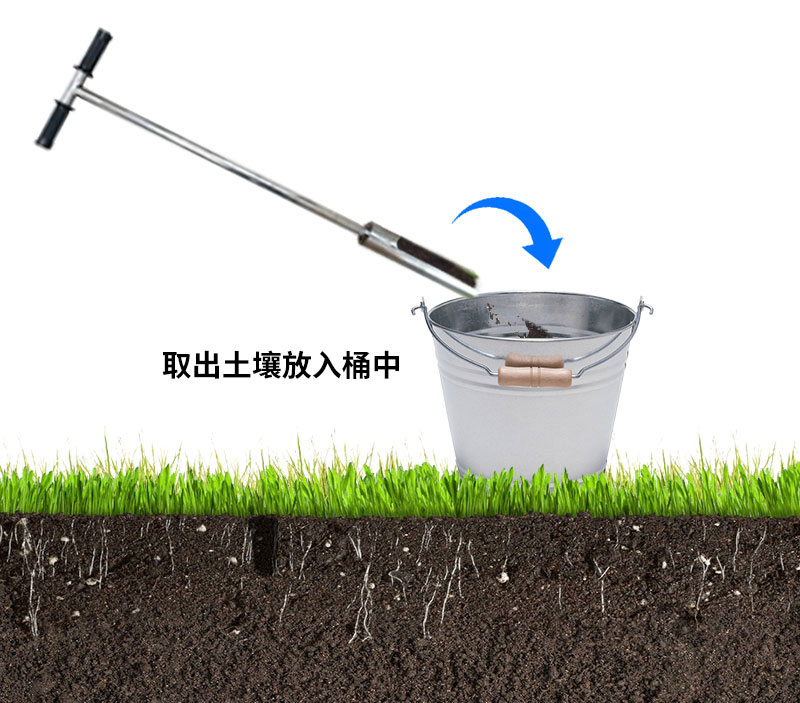

2.将取土钻从孔洞中取出，放到盆子里，用工具把钻出的土收集到盆子里以用来和泥浆。(注意：第一钻土因为杂质过多，不做收集)

3.反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底)，以测试孔洞的深度是否合适;若有卡顿，则使用取土钻修正，保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平（零刻度线），打孔完成。

4.挑出盆中土壤杂质，石子、根、不容易溶解的土块等。将土壤搓细，以便和泥浆。

5.倒入适量水，充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状。

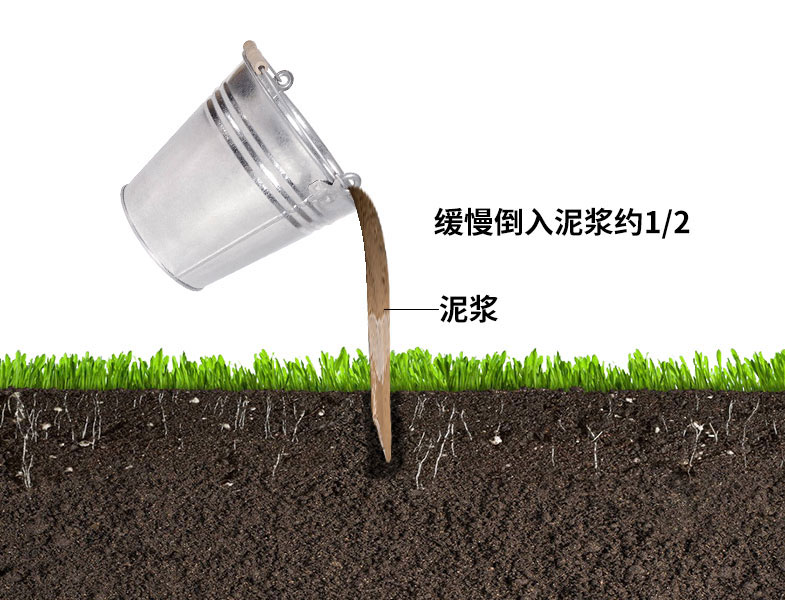

6.将泥浆慢慢倒入孔洞，大概到孔洞1/2的位置;可根据实际情况酌情增减。

7.将传感器慢慢放入孔洞中，顺时针转动并下压，速度过快可能会导致气泡不能被完全排出。(注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中)

8.当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成;此时传感器安装深度与洞口齐平。(注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗)

掩埋法：使用镐子挖一个埋传感器的深坑，和泥浆将传感器掩埋，处理细节参照钻孔法。

土壤水分监测系统一句话卖点：

土壤水分监测系统是一款可同时监测土壤温度、湿度、电导率多层数据的管式在线监测设备，解决智慧农业中灌溉决策缺乏精准土壤数据支撑的问题。

土壤水分监测系统常见问题解答：

1. 土壤水分监测系统能够测量哪些土壤参数？

该系统通过管式传感器可同时测量土壤温度、土壤湿度（体积含水量）及土壤电导率三个核心参数。其中温度测量范围-30~70℃，湿度测量范围0~100%，电导率测量范围0~20000us/cm，能够全面反映土壤的物理与化学状态。

2. 土壤水分监测系统支持测量多少层土壤数据？

标准配置可同时测量3层土壤数据，并支持根据监测需求定制10层以内的任意层数。每个传感器层均可独立输出温度、湿度和电导率数据，满足不同深度土壤剖面监测的需要。

3. 土壤水分监测系统的核心优势有哪些？

单个管式传感器可同时测量多个深度，监测深度可定制（小于1米）；低功耗设计仅0.26W，适合野外长期无人监测；外壳采用进口PC材质，强度高、耐腐蚀，IP67防水等级应对室外环境；螺旋式测量电极改善土壤接触，避免空气间隙造成的测量误差。

4. 土壤水分监测系统主要应用于哪些场景？

该系统广泛应用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。同时适用于大田作物精准灌溉指导、果园水分管理、设施农业环境调控、土壤墒情监测网络建设等场景，帮助农业管理者科学制定灌溉计划。

5. 土壤水分监测系统的价格是多少？

该产品型号FT-GTS3，市场参考价格为3800元。实际采购价格可能因配置层数、采购数量等因素有所浮动，具体价格建议联系厂家根据实际需求获取详细报价方案。

6. 土壤水分监测系统如何安装？

系统提供钻孔法和掩埋法两种安装方式。钻孔法需使用取土钻打孔至传感器标识深度，将土壤与水泥浆调至粘稠状灌入孔洞约1/2位置，再将传感器缓慢顺时针转动下压安装。安装前应仔细阅读说明书，多个传感器同时安装需间隔3米以上。

7. 土壤水分监测系统安装时有哪些注意事项？

传感器安装环境须避开强酸强碱、重油污及重金属区域；传感器为中心半径3米内不得有电磁线缆和强磁辐射干扰；禁止私自拆卸设备；安装环境不能有强振动或过强外力作用；传感器仅用于土壤测量，不得用于其他物质。

8. 土壤水分监测系统有哪些实际应用案例？

该系统已在智慧大棚、智慧果园、智慧灌溉等农业工程领域得到广泛应用。通过实时监测土壤剖面温湿度及电导率数据，帮助种植者精准掌握土壤墒情变化，科学制定灌溉决策，有效提升水资源利用效率和作物产量。
