土壤墒情在线监测系统

一、土壤墒情在线监测系统产品简介

土壤墒情在线监测系统也称土壤墒情实时在线监测系统，土壤墒情在线监测系统是用于监测与管理土壤墒情的专业系统，可安装在农田、林区、果园、茶园等场所中实时在线监测土壤墒情。土壤墒情在线监测系统是用于监测土壤剖面温度、土壤剖面湿度、土壤剖面电导率的在线监测设备，集土壤温度、水分、电导率可广泛应用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。

二、土壤墒情在线监测系统产品参数

太阳能板功率：8W

太阳能板标准工作电压：DC5V

内置锂电池容量：5000mAh

传感器启动时间：60S

传感器供电电压：DC12V

传感器供电电流：22mA

传感器功耗：0.26W

通讯方式：485 Modbus RTU协议

测量参数：可同时测量6层（10层以下可定制层数）

测量原理：通过测量土壤介电常数建立数学模型，设计螺旋式测量电极测量土壤体积含水率数据。

三、土壤墒情在线监测系统优势与特点

★单个土壤管式传感器可以同时测量多个深度的土壤参数，监测深度可定制（小于1M）。

★传感器采用低功耗设计，功耗低至0.26W，适用于野外长期无人监测。

★传感器每层都可以独立测量温度、湿度、电导率参数。

★传感器外壳采用进口PC材质，强度高、耐腐蚀、对环境无污染。

★传感器防水等级达到IP67，应对长期室外监测。

★传感器测量一定区域内的平均湿度，弥补了单点测量具有局限性的问题。

★传感器采用自主设计的螺旋式测量电极，改善传感器与土壤之间的接触，尽量避免空气间隙造成的测量误差。

四、土壤墒情在线监测系统使用注意事项

a.传感器使用应严格按照安装使用说明书进行。

b.多个传感器同时工作时，必须间隔3米以上距离。

c.传感器测量原理限制，传感器测量地为中心半径3米范围内不应有电磁线缆和强磁辐射干扰，避免造成传感器测量的巨大误差和损坏。

d.传感器的安装环境应该符合传感器的测量范围，避免超量程等不规范行为。

e.传感器安装应避开强酸强碱、重油污重金属环境进行。

f.传感器为土壤测量传感器，禁止使用本传感器对其他物质进行测量。

g.传感器安装环境不能有强振动。

h.传感器不能有过强外力作用。

i.禁止拆卸，私自拆卸视为不合规行为，后续将不再提供任何服务行为。

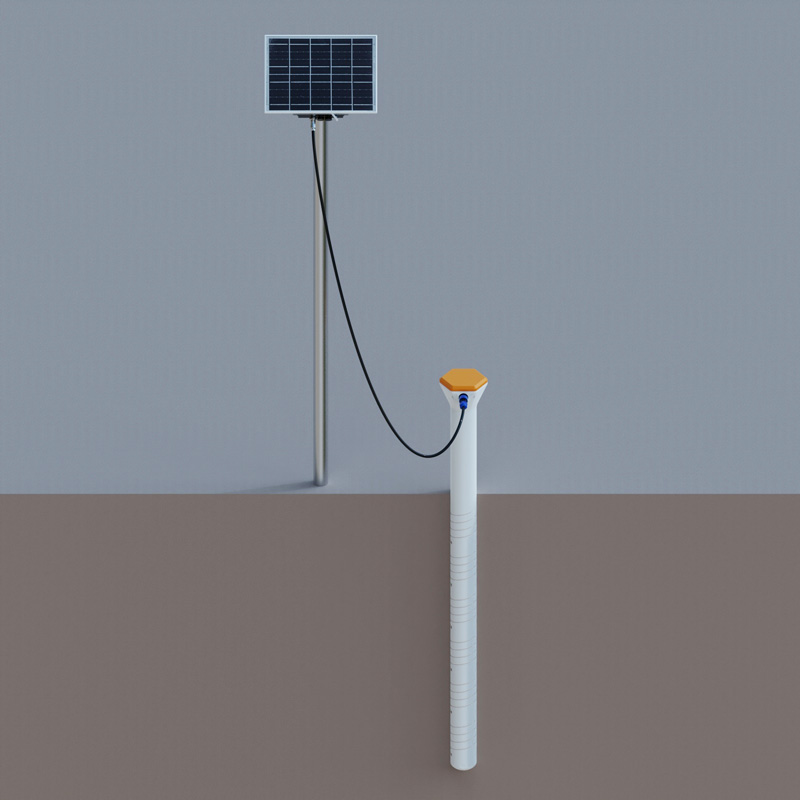

五、土壤墒情在线监测系统结构图

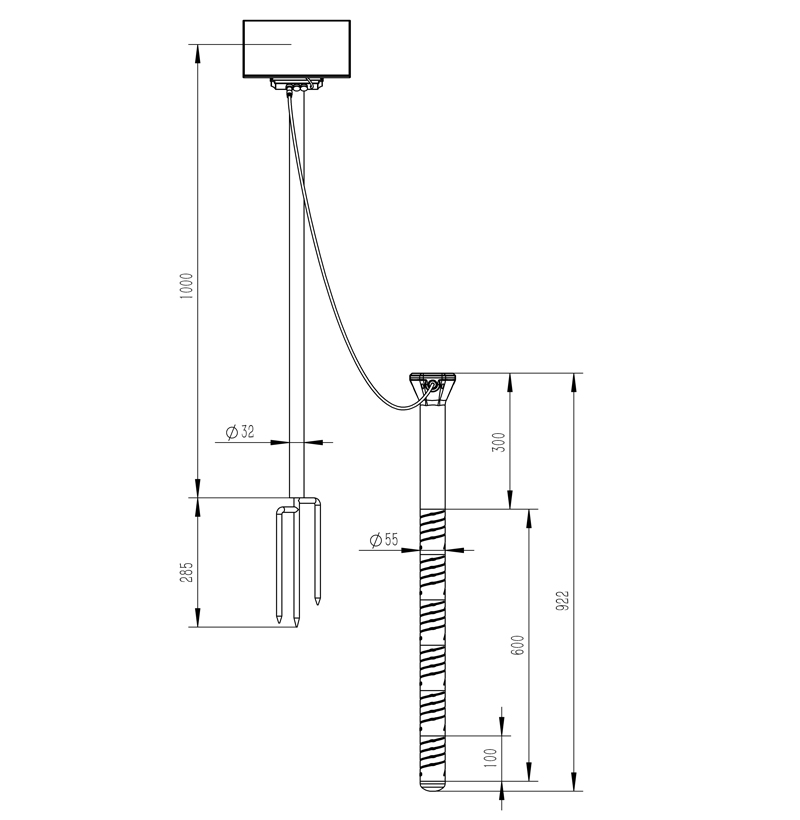

六、土壤墒情在线监测系统尺寸图

七、土壤墒情在线监测系统安装方法

钻孔法：

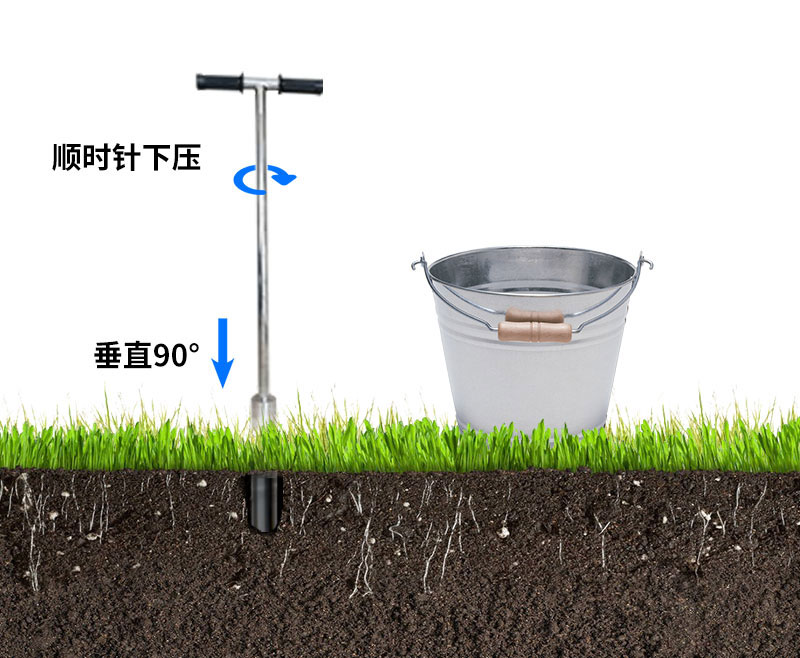

1.取土钻钻头、手柄、支杆，完成后将取土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。(注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪)

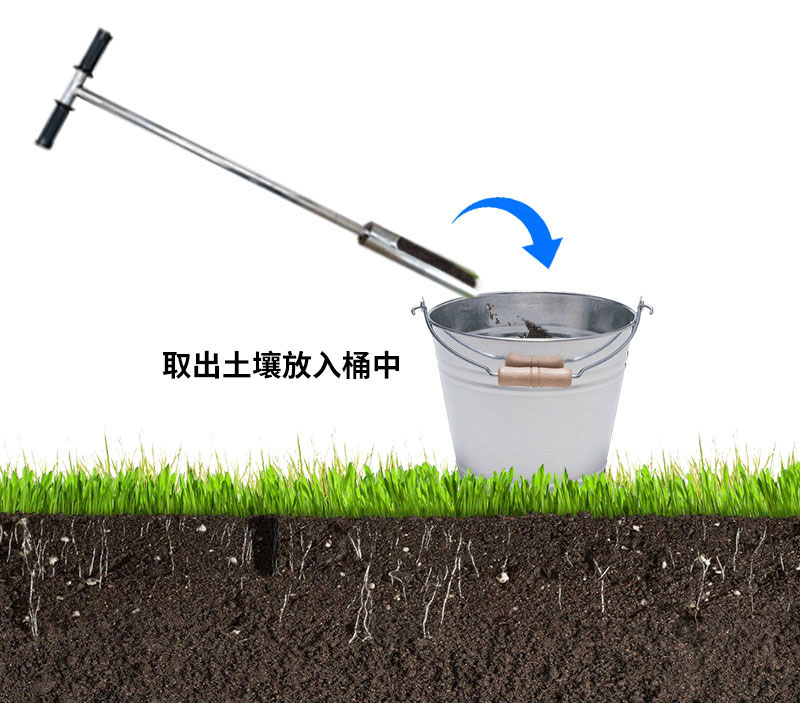

2.将取土钻从孔洞中取出，放到盆子里，用工具把钻出的土收集到盆子里以用来和泥浆。(注意：第一钻土因为杂质过多，不做收集)

3.反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底)，以测试孔洞的深度是否合适;若有卡顿，则使用取土钻修正，保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平（零刻度线），打孔完成。

4.挑出盆中土壤杂质，石子、根、不容易溶解的土块等。将土壤搓细，以便和泥浆。

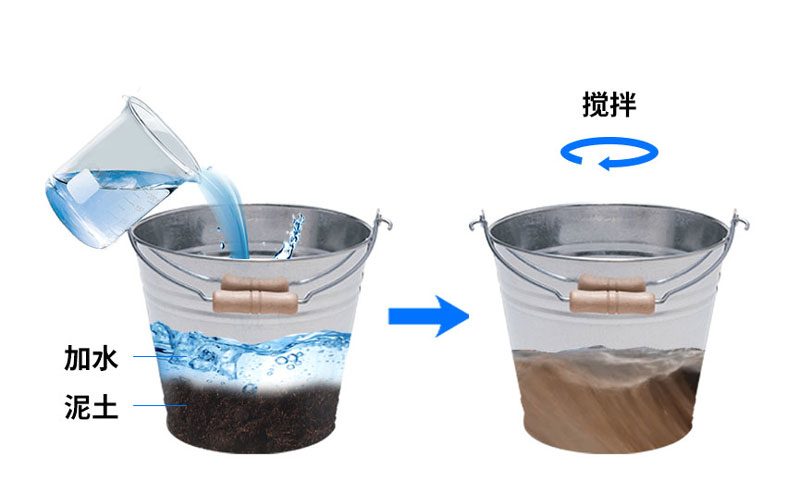

5.倒入适量水，充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状。

6.将泥浆慢慢倒入孔洞，大概到孔洞1/2的位置;可根据实际情况酌情增减。

7.将传感器慢慢放入孔洞中，顺时针转动并下压，速度过快可能会导致气泡不能被完全排出。(注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中)

8.当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成;此时传感器安装深度与洞口齐平。(注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗)

掩埋法：使用镐子挖一个埋传感器的深坑，和泥浆将传感器掩埋，处理细节参照钻孔法。

土壤墒情在线监测系统一句话卖点：

土壤墒情在线监测系统是一款可同时监测多层土壤温度、湿度、电导率，解决农业灌溉与墒情管理难题的在线监测设备。

土壤墒情在线监测系统常见问题解答：

1. 土壤墒情在线监测系统的主要功能是什么？

该系统用于实时在线监测土壤剖面温度、湿度及电导率，可同时测量多层土壤参数。通过监测土壤介电常数建立数学模型，精确测量土壤体积含水率数据。广泛适用于智慧大棚、智慧果园、智慧灌溉等农业工程领域，帮助用户科学管理土壤墒情。

2. 土壤墒情在线监测系统可测量哪些土壤参数？

系统可同时测量土壤温度（-30~70℃）、土壤湿度（0~100%）和土壤电导率（0~20000us/cm）。单根管式传感器可同时测量6层土壤数据（10层以下可定制），每层均可独立测量温度、湿度、电导率参数。

3. 土壤墒情在线监测系统的主要优势有哪些？

单个管式传感器可同时测量多个深度土壤参数，监测深度可定制。采用低功耗设计（功耗低至0.26W），适用于野外长期无人监测。外壳采用进口PC材质，强度高、耐腐蚀；防水等级IP67，可应对长期室外监测。

4. 土壤墒情在线监测系统的安装方式是什么？

系统采用钻孔法或掩埋法安装。钻孔法需先用取土钻打孔至合适深度，将土壤与水和成泥浆倒入孔洞约1/2位置，再将传感器缓慢放入并顺时针转动下压，确保气泡完全排出。安装时传感器周围3cm以外多余泥浆需清除，防止结块影响水分下渗。

5. 土壤墒情在线监测系统的价格是多少？

该产品型号为FT-GTS6，官方参考价格为5600元。实际价格可能因定制需求（如监测层数、传感器数量等）有所调整，具体请以实际采购报价为准。

6. 土壤墒情在线监测系统适用于哪些场景？

系统可安装在农田、林区、果园、茶园等场所。广泛应用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。适用于需要实时掌握土壤墒情变化、科学指导灌溉作业的各类农业生产场景。

7. 土壤墒情在线监测系统安装时需要注意什么？

传感器安装应严格按照说明书进行；多个传感器同时工作时须间隔3米以上；安装地为中心半径3米内不应有电磁线缆和强磁辐射干扰；应避开强酸强碱、重油污重金属环境；禁止私自拆卸设备。

8. 土壤墒情在线监测系统的通讯方式是什么？

系统采用485通讯方式，遵循Modbus RTU协议。传感器启动时间为60秒，供电电压DC12V，供电电流22mA。内置5000mAh锂电池，搭配8W太阳能板供电，适用于野外长期无人监测场景。
