结冰厚度传感器

一、结冰厚度传感器简介

结冰厚度传感器又称电力积冰检测传感器，结冰厚度传感器是ー种用于输电线路覆冰监测的传感器，安装在监测区域的结冰传感器通过监测环境的结冰情况反应输电线路的真实结冰情况。结冰厚度传感器采用独特的微波检测技术并结合温度分析实现对各种类的风力发电机组的机箱、叶片、电缆、冷却塔、通信天线、户外设备等进行结冰情况的实时监控，给出监测区域的结冰报警，并可进行结冰厚度的计算，实时评估结冰的危害，并给出除冰控制指令，启动除冰系统，保护结冰恶劣气候环境下设备机组的安全运行，提高设备运行效率，减少除冰耗能。

叶片区域结冰监测采用预埋式结构，传感器体积小，可分布式安装，易于安装在叶片边缘等易结冰区域，从而解决现有的非接触式结冰监测不能准确反应结冰信息的问题，传感器采用防雷结构设计，避免雷击对传感器以及叶片的危害，传感器自带加热功能，减少漏报误报的概率。

风力发电机组机箱外壳结冰监测传感器解决已安装风机无法进行叶片预埋结冰监测的问题，根据机箱表面结冰信息并结合温湿度传感器监测风场的气候状况，进而间接反应叶片的结冰状况，启动叶片除冰系统，减少结冰的恶劣气候环境带来的运行事故，提高发电效率。

户外设备、天线、冷却塔、电缆等设备的结冰监测，根据实际应用场合选择安装位置，传感器可根据实际位置定制化设计，便于最大程度的反应设备的结冰信息。

二、结冰厚度传感器产品原理

传感器采用微波检测技术，基于微波信号对冰、水、空气等不同物质的反馈信号的区别实线对传感器敏感区域的结冰信息的监测，并根据信号的强弱以及传感器敏感区域结冰的分布信息进行结冰厚度的计算，可根据不同的结冰厚度信息设置结冰报警值，便于除冰系统的启动。

常用的自动结冰探测器有震荡式、压差式、微波扰动式、放射性同位素和光学结冰探测器等。

震荡式结冰探测器核心部件是超声波轴向震荡探头。震荡探头在结冰后，振荡频率会发生变化，利用这个原理，便能感知飞机是否结冰了。

压差式结冰探测器又被称作冲压空气式结冰探测器，它利用测量迎面气流的动压（全压）与静压的差值，来判断飞机是否结冰。

光学结冰探测器利用光学的吸收强度变化来判断是否结冰。

微波扰动式利用探头器表面冰或其它物质对微波的吸收强度来判断是否结冰。

放射性同位素结冰探测器则是利用结冰之后从放射源抵达计数器的β粒子（电子）数量减少的原理工作的。

三、结冰厚度传感器技术指标

结冰检测量程：0.2mm~50mm

最小结冰厚度：0.2mm

最大结冰厚度：50mm

结冰报警厚度值：0.2~50mm（可调）

通讯方式：RS485，MODBUS-RTU

工作温度：-40℃~85℃

存储温度：-55℃~85℃

工作电压：DC 3.3V或5~30V

功率：0.4W（非加热模式下）；12V，80W（加热功率）

工作湿度：0~100%RH

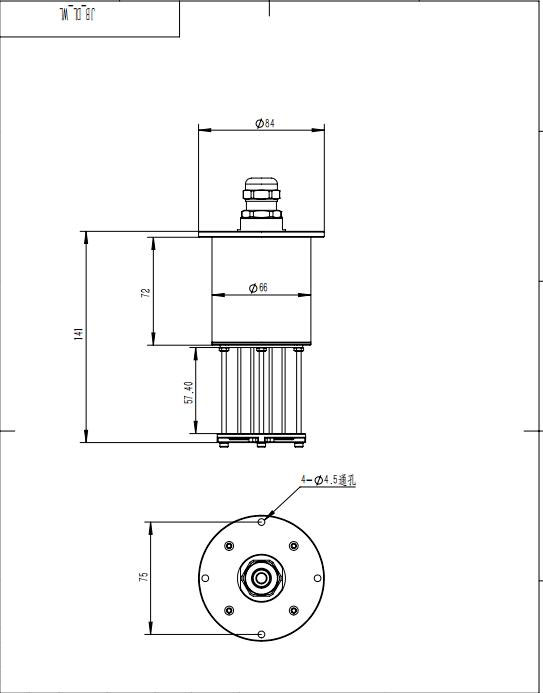

外形尺寸：见后图

防护等级：IP67

电磁兼容：防雷击、防电磁干扰设计

其它：带加热功能

四、结冰厚度传感器安装

机械安装

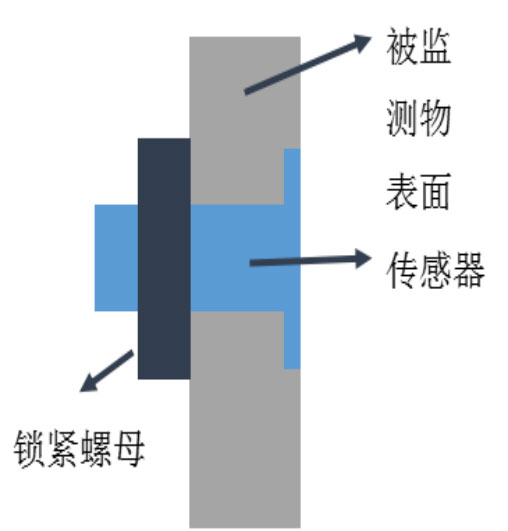

结冰厚度传感器采用预埋方式安装于被测物表面，传感器的监测面与被测物表面齐平，安装原则是传感器表面能最大化的反映被测物表面的覆冰情况，传感器采用背面螺母锁紧的方式固定在被测物表面。安装如图所示：

设备机箱结冰监测传感器采用外置式安装，传感器采用固定架竖直安装在机箱表面，监测面迎风安装。

结冰厚度传感器一句话卖点：

结冰厚度传感器采用微波检测技术实时监测输电线路、风力发电机叶片及户外设备覆冰厚度并联动除冰系统的高精度传感设备。

结冰厚度传感器常见问题解答：

1. 结冰厚度传感器的检测原理是什么？

采用微波检测技术，基于微波信号对冰、水、空气等不同物质反馈信号的差异，实现对传感器敏感区域结冰信息的监测。系统根据信号强弱及结冰分布信息计算结冰厚度，并可设置不同报警阈值以启动除冰系统。

2. 结冰厚度传感器的主要技术参数有哪些？

结冰检测量程为0.2mm至50mm，最小可测厚度0.2mm，报警厚度值在0.2~50mm范围内可调。通讯方式为RS485（MODBUS-RTU协议），工作温度范围-40℃~85℃，防护等级IP67，具备防雷击、防电磁干扰设计，自带加热功能。

3. 结冰厚度传感器适用于哪些应用场景？

主要用于输电线路覆冰监测、风力发电机组叶片及机箱结冰监测、户外通信天线、冷却塔、电缆等设备的结冰监测。叶片区域采用预埋式结构，可分布式安装在叶片边缘等易结冰区域。

4. 结冰厚度传感器相比传统结冰检测设备有哪些优势？

采用微波检测技术，可精准区分冰、水、霜等不同状态，避免误判。传感器体积小、可分布式安装，自带加热功能减少漏报误报，防雷结构设计避免雷击危害，支持结冰厚度实时计算与自动报警联动。

5. 结冰厚度传感器的价格是多少？

该产品型号FT-JB1H的参考价格为14000元。具体成交价以合同协议为准，建议直接联系供应商获取最新报价及批量采购优惠信息。

6. 结冰厚度传感器如何安装？

传感器可安装在输电线路电力塔上，通过测量传感器自身积冰情况等效判断线路覆冰状况。叶片区域采用预埋式结构安装于叶片边缘，户外设备可根据实际位置定制化安装。通常需配太阳能供电系统及数据远传装置。

7. 结冰厚度传感器能否与现有监测系统对接？

支持RS485通讯及MODBUS-RTU协议，可定时主动传输测量数据，也支持主从方式通讯。每台设备具有唯一编号，适用于大规模监测系统。数据可通过4G、北斗卫星等方式传输至后台监测平台。

8. 结冰厚度传感器在实际应用中效果如何？

在我国南方冻雨多发地区，输电线路积冰监测系统已发挥重要作用——当监测到线路覆冰厚度超过阈值时，及时联动融冰装置进行除冰，有效避免了多次大面积停电事故，保障了居民用电与工业生产稳定。
