一体化传感器

一、一体化传感器产品简介

一体化传感器又称智能一体化传感器、一体化气象传感器，一体化传感器采用一体式结构，可以自动检测多个气象要素而无需人工干预，能够监测温度、湿度、风速、风向、大气压力、降雨量、光照七个气象要素。山东风途物联网科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

FT-WQX7型一体化传感器将气象标准七参数（环境温度、相对湿度、风速、风向、大气压力、降雨量、光照/总辐射通）过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字通讯接口将七项参数一次性输出给用户。

二、一体化传感器产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆

3、温度、湿度、风速、风向、大气压力、降雨量、光照七要素一体式（实用新型专利，专利号ZL 2020 2 3215649.5）☆

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、一体化传感器技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；（发明专利，专利号ZL 2021 1 0237536.5）

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；（发明专利,专利号ZL 2021 1 0237536.5）

3、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市气象局校准证书）

4、空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市气象局校准证书）

5、大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市气象局校准证书）

6、光照：0-157286LUX（＜±3%）

7、光学雨量：0-4mm/min（≤±4%）；（发明专利，专利号ZL 2022 1 1306149.3）

8、功率:1.08W

9、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

10、生产企业具有计算机软件注册证书☆

11、生产企业为3A级信用企业☆

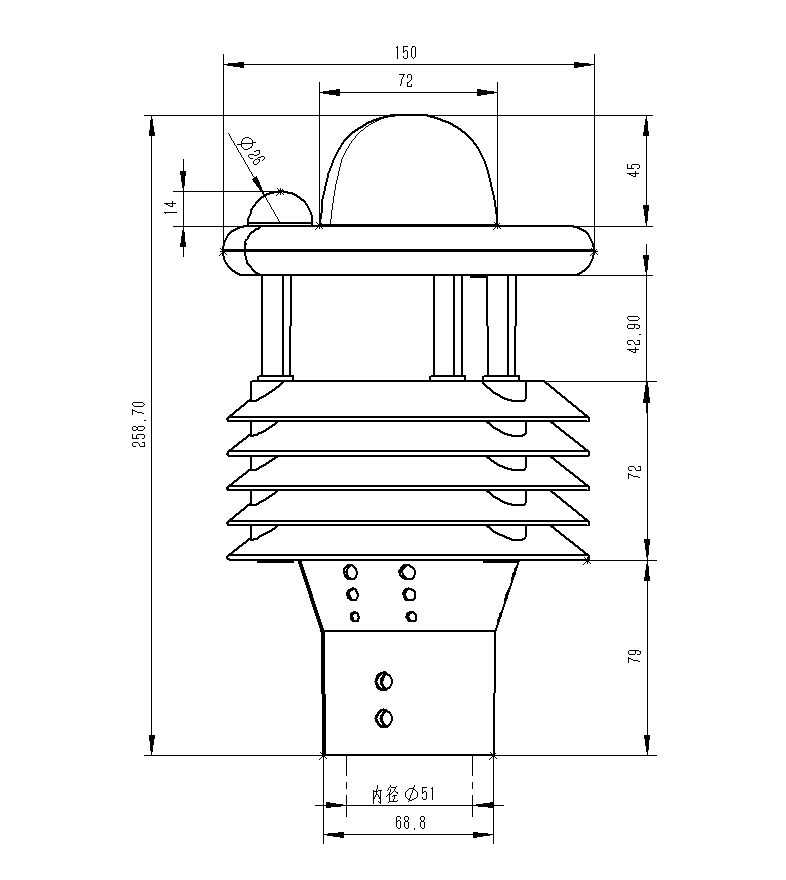

四、一体化传感器产品尺寸图

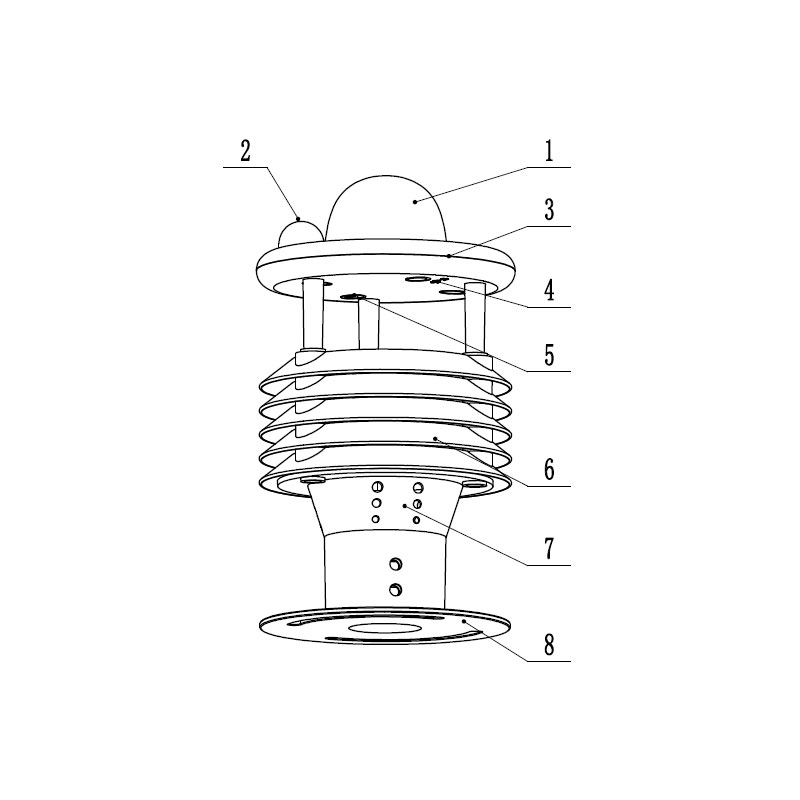

五、一体化传感器产品结构图

1、光学雨量

2、光照度/总辐射

3、控制电路

4、指北箭头

5、超声波探头

6、百叶箱

7、温度、湿度、气压监测位置

8、法兰转换头

※此产品可选配电子罗盘、GPRS(内置)/GPS（二选一）

六、一体化传感器产品接线定义

一体化传感器一句话卖点：

一体化传感器是一款七要素集成式气象监测设备，解决户外气象参数24小时连续在线监测与数据一次性输出需求。

一体化传感器常见问题解答：

1. 一体化传感器能够监测哪些气象要素？

该产品采用一体式结构，能够自动监测温度、湿度、风速、风向、大气压力、降雨量、光照共七个气象要素。通过一个高集成度结构实现七参数同步测量，并通过数字通讯接口将七项参数一次性输出给用户。

2. 一体化传感器与传统气象传感器相比有何优势？

产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。同时采用无移动部件设计，零磨损、免维护、无需现场校准，顶盖隐藏式超声波探头可避免雨雪堆积和自然风遮挡。

3. 一体化传感器的测量精度如何？

风速测量范围0～60m/s，精度±0.1m/s；风向0～360°，精度±2°；温度-40-60℃，精度±0.3℃；湿度0-100%RH，精度±3%RH；大气压力300-1100hpa，精度±0.25%；光照0-157286LUX，精度＜±3%；光学雨量0-4mm/min，精度≤±4%。

4. 一体化传感器支持哪些通讯接口和输出方式？

产品标配RS485通讯接口（MODBUS协议），可选配232、USB、以太网接口，支持数据实时读取。同时可选配无线传输模块，最小传输间隔1分钟。还可选配电子罗盘、GPRS（内置）/GPS（二选一）等功能。

5. 一体化传感器适用于哪些应用场景？

产品已广泛应用于气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域。适用于需要户外气象参数24小时连续在线监测的各类场景，客户遍布全国各地。

6. 一体化传感器的安装和维护是否方便？

探头采用卡扣式设计，解决了运输和安装过程中松动不准的问题。产品无移动部件，零磨损，免维护，无需现场校准。外壳采用ASA工程塑料，室外应用常年不变色，大大降低了后期维护成本和工作量。

7. 一体化传感器的价格是多少？

产品页面标注价格为6000元。具体采购价格可能因配置选型（如通讯接口、无线传输模块、电子罗盘/GPS等选配件）有所不同，建议根据实际需求与供应商沟通确认最终报价。

8. 一体化传感器有哪些质量认证和资质？

生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证，具有计算机软件注册证书，为3A级信用企业。产品拥有多项专利，包括顶盖隐藏式超声波探头实用新型专利、风速风向测量发明专利、七要素一体式实用新型专利及光学雨量发明专利。
