桥洞水位尺如何实现厘米级积水监测

桥洞水位尺是安装在立交桥、涵洞等低洼通道内的水位监测设备，主要用于暴雨期间实时采集积水深度并触发预警。早期桥洞水位尺以人工读取的刻度尺为主，例如廊坊2012年在9座铁路地道桥安装的水深刻度尺，以10厘米为一刻度，配合摄像头实现远程观察。这类设施解决了“看不到水位”的问题，但依赖人工判读，无法自动报警。-

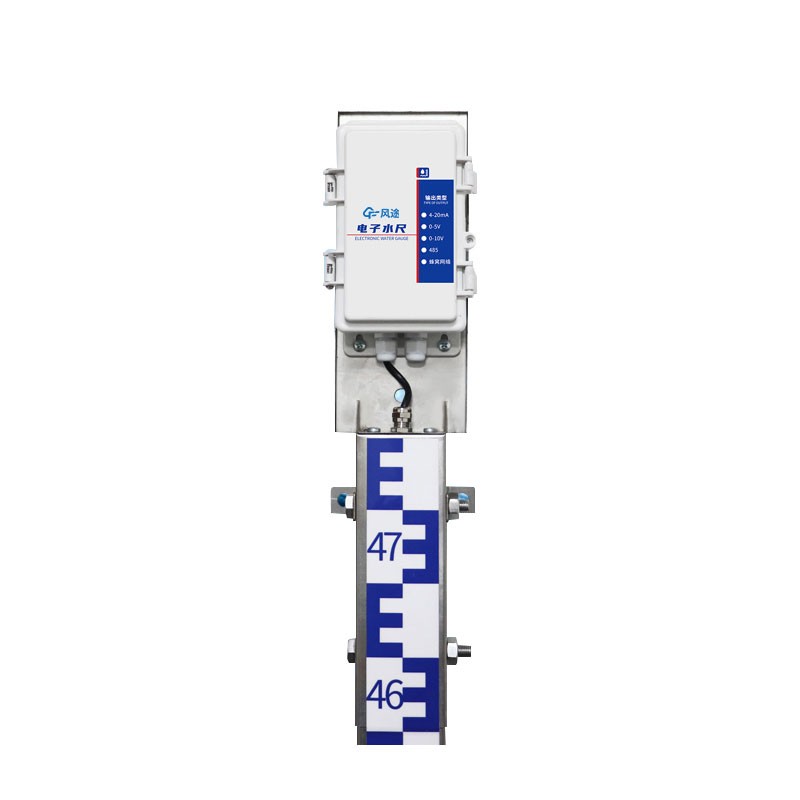

目前桥洞场景中使用的电子水尺在原理上有明确区分。电极式电子水尺利用水的微弱导电性，通过测量电极获取水位数据，经处理器进行数字编码和分度处理后传输至监控中心。设备通常由主机、水尺节、采集器、供电系统和立杆组成，采用壁挂式安装于桥洞侧壁。精度指标为1厘米全量程等精度，分辨率同样为1厘米，单节水尺规格80厘米，可根据桥洞净高组合多节使用。供电方式以太阳能为主，配置30W板与20AH电池，传输采用2G无线，可选配4G。主机功耗约1W，水尺节功耗仅0.05W，适合长期无人值守运行。
在实际部署中，桥洞水位尺的核心价值在于阈值触发。积水超标时现场声光报警同步播报，报警信息推送至管理人员微信平台，测量精度同样为1厘米。设备还保留RS485接口并默认带一路继电器输出，可关联报警事项或用于水位上下限控制。这意味着水尺不仅是数据采集端，也能直接驱动现场警示装置。
安装环节需注意打孔尺寸为86.2毫米、孔径10毫米，壁挂固定于桥洞洞壁。工作模式支持空高模式、测量水深模式和测量倾斜模式，可根据桥洞结构选择。对于长期积水和水质浑浊的桥洞环境，电极式水尺的数据取决于电极间距，不受泥浆和沉淀物影响，但表面仍需定期清理附着物以保证电极接触正常。从廊坊的刻度尺到当前的电子水尺，桥洞水位监测的演进方向是从“人看尺”转向“尺报数”，厘米级精度和自动阈值报警是这一场景下最实际的功能需求。
