防爆风速风向仪

一、防爆风速风向仪产品简介

防爆风速风向仪又称超声波风速风向仪，防爆风速风向仪原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向，是集风速、风向二要素一体式结构。山东风途物联网科技有限公司作为专业研发生产销售一体化防爆气象传感器的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波防爆风速风向仪、防爆五要素微气象仪等气象产品，已广泛应用到化工厂、油库、隧道、矿井等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

防爆风速风向仪创新性地将风速、风向、温度、湿度、大气压力通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将五项参数一次性输出给用户。

二、防爆风速风向仪产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆

3、风速、风向、温度、湿度、大气压力五要素一体式（实用新型专利，专利号ZL 2020 2 3215649.5）☆

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、防爆风速风向仪技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；（发明专利，专利号ZL 2021 1 0237536.5）

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；（发明专利,专利号ZL 2021 1 0237536.5）

3、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市气象局校准证书）

4、空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市气象局校准证书）

5、大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市气象局校准证书）

6、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

7、生产企业具有计算机软件注册证书☆

8、生产企业为3A级信用企业☆

9、生产企业具有Ex ia IIC T6 Ga高等级防爆证书☆

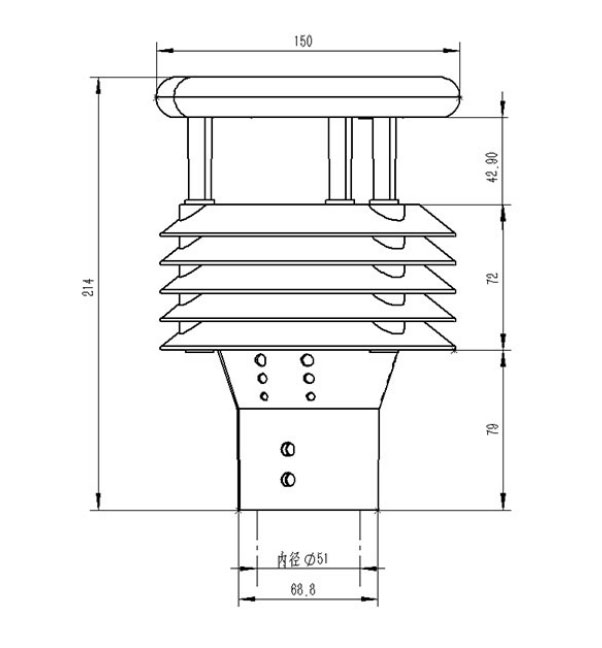

四、防爆风速风向仪产品尺寸图

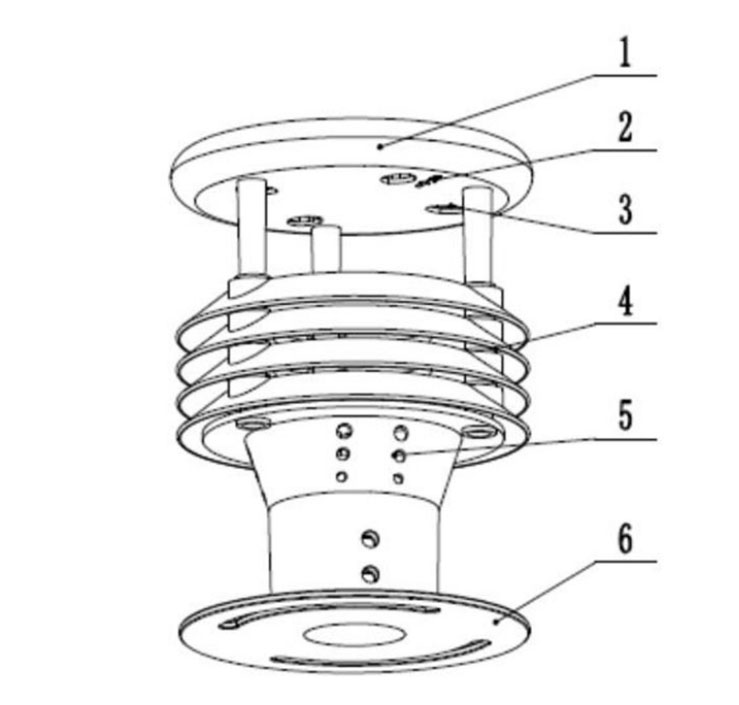

五、防爆风速风向仪产品结构图

1、控制电路

2、指北箭头

3、超声波探头

4、百叶箱

5、温度、湿度、气压监测位置

6、底部固定法兰

※此产品可选配电子罗盘、GPRS(内置)/GPS（二选一）

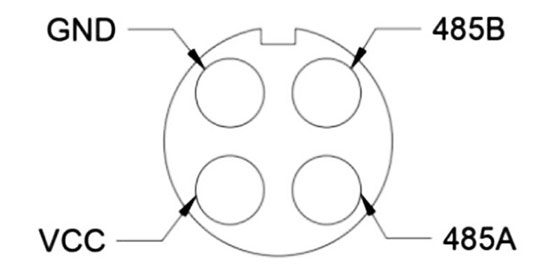

六、防爆风速风向仪产品接线定义

VCC：棕色，GND：黑色，485A：绿色，485B：蓝色

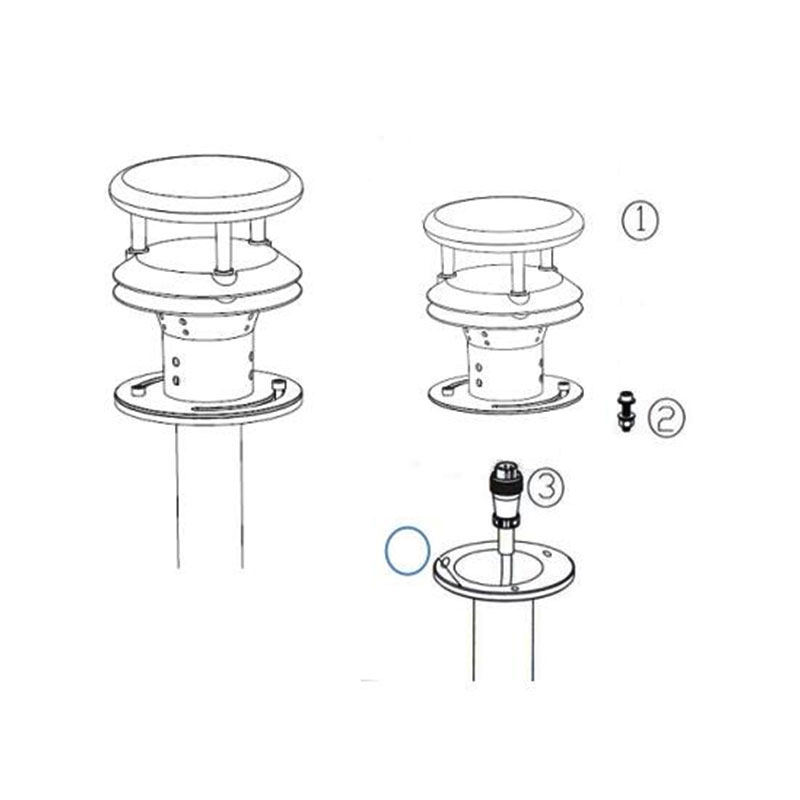

七、防爆风速风向仪法兰盘固定方式

1、微气象仪

2、固定螺钉

3、通信电缆+航插

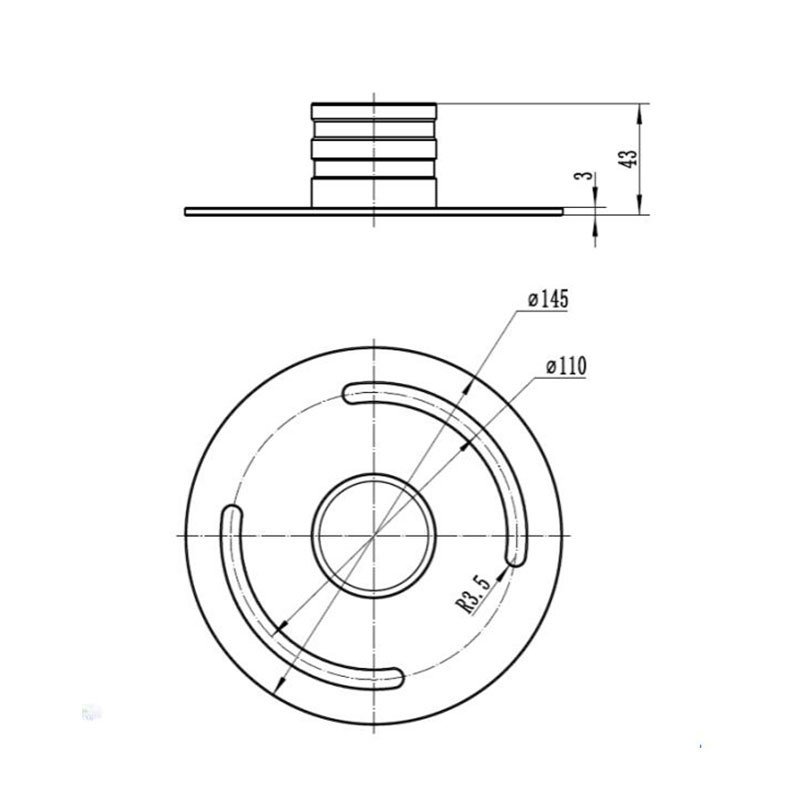

八、防爆风速风向仪法兰盘尺寸

防爆风速风向仪一句话卖点：

防爆风速风向仪是一款集风速、风向、温度、湿度、大气压力五要素于一体的超声波气象传感器，专为化工厂、油库、隧道、矿井等易燃易爆环境设计，解决高危场所气象参数实时监测与防爆安全难题。

防爆风速风向仪常见问题解答：

问1：防爆风速风向仪的防爆等级是多少？

答：该产品已获得Ex ia IIC T6 Ga高等级防爆证书。IIC代表适用于氢气、乙炔等最危险气体环境，T6为最高温度组别（表面温度不超过85℃），Ga为EPL Ga级（煤矿瓦斯气体环境以外的高保护级别），可安全应用于化工厂、油库等易燃易爆场所。

问2：防爆风速风向仪测量哪些参数？精度如何？

答：产品集成风速、风向、温度、湿度、大气压力五项参数。风速量程0～60m/s，精度±0.1m/s；风向0～360°，精度±2°；温度-40～60℃，精度±0.3℃；湿度0～100%RH，精度±3%RH；大气压力300～1100hpa，精度±0.25%。

问3：防爆风速风向仪与传统机械式风速仪相比有哪些优势？

答：采用超声波测量原理，无移动部件、零磨损、免维护。克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化造成的测量不准问题。顶盖隐藏式探头设计避免雨雪堆积和自然风遮挡，抗干扰能力强，带看门狗电路自动复位。

问4：防爆风速风向仪主要应用在哪些领域？

答：已广泛应用于化工厂、油库、隧道、矿井等易燃易爆场所的气象环境监测。同时适用于智慧化工、智慧环境、智慧工况等场景，可满足户外气象参数24小时连续在线监测需求。

问5：防爆风速风向仪的价格是多少？

答：产品型号FT-WFB5，参考价格为7980元。具体价格可能因选配功能（如电子罗盘、GPRS/GPS模块、无线传输模块等）而有所差异。建议根据实际应用需求确认最终配置及报价。

问6：防爆风速风向仪如何安装？

答：产品采用法兰盘固定方式，底部设有固定法兰，通过固定螺钉将设备安装于支架或立杆上。探头为卡扣式设计，有效解决了运输和安装过程中松动不准的问题。产品配有指北箭头便于确定安装方向，通信电缆通过航空插头连接。

问7：防爆风速风向仪支持哪些数据输出接口？

答：标配RS485通讯接口（MODBUS协议），可选配232、USB、以太网接口，支持数据实时读取。还可选配无线传输模块，最小传输间隔为1分钟。产品支持数字量通讯，五项参数一次性输出给用户。

问8：防爆风速风向仪有哪些质量认证？

答：生产企业已通过ISO质量管理体系、环境管理体系和职业健康管理体系认证，具有计算机软件注册证书，被评为3A级信用企业。产品拥有多项发明和实用新型专利，风速风向测量原理、顶盖隐藏式探头结构、五要素一体式结构均已获得专利授权。
