水文监测仪器设备

一、水文监测仪器设备产品概述

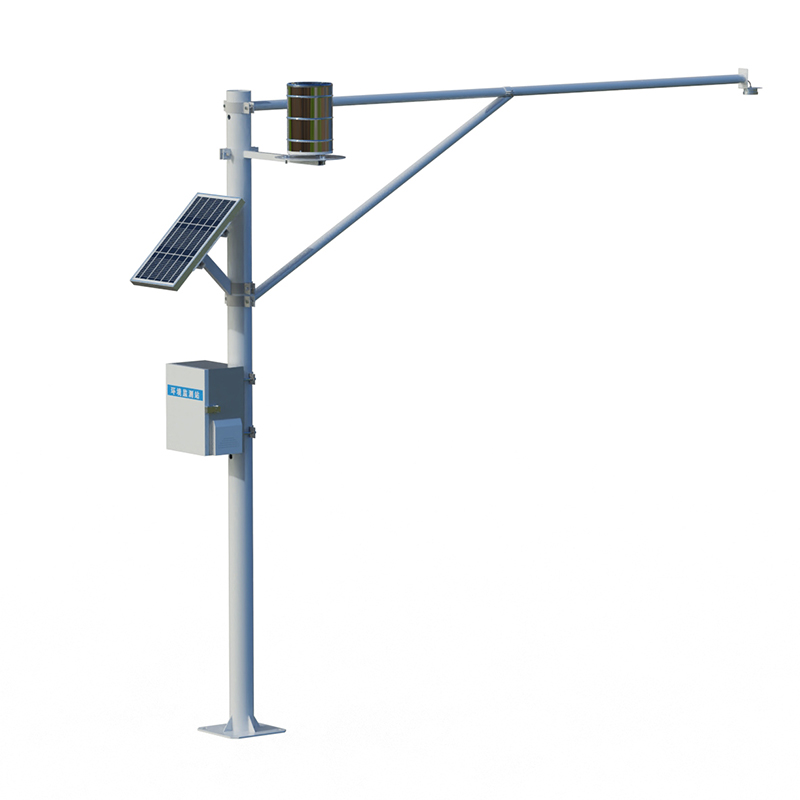

水文监测仪器设备又称水文遥测设备，水文监测仪器设备集数据采集、存储、传输和管理于一体,由水文传感器、数据采集仪、立杆支架、太阳能供电系统和计算机软件平台五部分组成。SW2是一款基于微波技术的全自动水文在线监测系统，可同时测量渠道内水位、降雨量。它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的水位和降雨量，根据内置的软件算法，计算并输出实时数据；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、水文监测仪器设备应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位和雨量测量。

2、辅助水处理作业，如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。

三、水文监测仪器设备产品特点

1、非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

2、适用于多种测量条件，不受腐蚀、泡沫影响，可以输出水位、降雨量的测量数据。

3、水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便

4、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

5、不受大气中水蒸汽、温度和压力变化的影响

四、水文监测仪器设备监测平台

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本

五、水文监测仪器设备概要指标

供电电压：100mA（工作），＜1mA(休眠)；

工作电压：12V供电

运行温度：-35℃~60℃；

存储温度：-40℃~60℃；

野外防护等级：IP68

信号输出：RS485/MODBUS协议；

六、水文监测仪器设备技术参数

水位测量

测距范围：0.1-40米

测距精度：±5mm

测距分辨率：1mm

间隔时间：1-5000min

雨量监测

测量范围：雨强0～4mm/min

测量精度：±0.2mm

分辨率：0.2mm

承雨口径：φ200mm

供电方式：太阳能电池板+蓄电池组合供电

太阳能功率：10W/30W（选配）

蓄电池参数：DC3.7V 10Ah

支架高度：立杆3米横臂3米

工作环境：-45℃～85℃（不结冰状态）

七、水文监测仪器设备安装注意事项

1、安装环境

测验渠段内无巨大块石阻水，无巨大漩涡、乱流等现象

测验渠段宜顺直、稳定、水流集中

测验渠段需硬化处理，测量断面宜规整

测验渠段应保持顺畅，防止漂浮物堆积

2、安装高度

建议安装高度3-4米

水文监测仪器设备一句话卖点：

水文监测仪器设备是一款基于K波段平面雷达技术的非接触式水文在线监测系统，通过非接触方式同时测量水位与降雨量，解决传统接触式测量受泥沙、漂浮物、腐蚀、泡沫等因素干扰的难题。

水文监测仪器设备常见问题解答：

1. 水文监测仪器设备的主要功能是什么？

水文监测仪器设备集数据采集、存储、传输和管理于一体，由水文传感器、数据采集仪、立杆支架、太阳能供电系统和计算机软件平台五部分组成。可同时测量渠道内水位和降雨量，通过内置软件算法计算并输出实时数据。

2. 水文监测仪器设备的测量原理是什么？

该设备采用先进的K波段平面雷达技术，通过非接触方式测量水体水位和降雨量。水位测量采用平面阵列雷达天线，自带测量角度功能。测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素影响。

3. 水文监测仪器设备适用于哪些应用场景？

适用于江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位和雨量测量；辅助城市供水、排污监测等水处理作业；以及流量计算、入水排水流量监测等。

4. 水文监测仪器设备有哪些核心优势？

非接触式测量，不受风、温度、雾霾、泥沙、漂浮物及腐蚀、泡沫影响；不受大气中水蒸汽、温度和压力变化影响；功耗低、体积小巧、可靠性高、维护方便；野外防护等级达IP68。

5. 水文监测仪器设备的价格是多少？

该产品型号为FT-SW2，产品价格为17000元。具体采购价格可能因选配组件（如太阳能板功率10W/30W可选）及批量等因素有所差异，建议以实际报价为准。

6. 水文监测仪器设备的安装有什么要求？

安装测验渠段需顺直、稳定、水流集中，渠段内无巨大块石阻水，无巨大漩涡、乱流等现象。设备包含立杆支架（高3米、横臂3米），采用太阳能电池板加蓄电池组合供电。

7. 水文监测仪器设备的技术参数有哪些？

水位测量范围0.1-40米，精度±5mm，分辨率1mm；雨量监测范围0～4mm/min，精度±0.2mm，分辨率0.2mm；运行温度-35℃~60℃，野外防护等级IP68，信号输出为RS485/MODBUS协议。

8. 水文监测仪器设备支持哪些数据管理功能？

支持CS架构软件平台，手机和PC浏览器可直接观测；支持多账号多设备登录、实时与历史数据展示、数据曲线分析、数据导出表格；支持短信报警及阈值设置、地图查看设备信息、数据转发（HJ-212协议、TCP转发、http协议等）。
