卡口站水土流失自动监测系统

一、卡口站水土流失自动监测系统产品介绍

卡口站水土流失自动监测系统又称卡口站径流泥沙自动监测仪器，卡口站水土流失自动监测系统可自动监测、存储、远传每个监测点径流流量、泥沙含量的时空变化过程，进行实时观测。在径流场与小流域的水土流失监测工作中，传统人工测量流量和泥沙等数据存在工作量庞大、效率低下的问题，同时人力成本高数据误差大。水土流失自动监测系统历经多年技术攻关与大量实地试验验证，成功实现对传统人工监测模式的革新。

本系统由数据采集主控机、含沙量测量传感器、明渠流量传感器和降雨量传感器构成。其中，明渠流量传感器组件可自动测量径流流量，并通过控制器精准计算不同时间段的径流总量与瞬时径流数据；含沙量测量传感器依据径流变化特征，于径流垂直分布的泥沙测量口，实时采集径流含沙量数据；降雨量传感器则负责精准获取累计雨量数据。各传感器协同作业，所采集数据对水土流失分析具有关键价值。

系统将各传感器采集的泥沙含量、径流量和累计雨量数据实时上传至云平台，便于用户随时随地调取、分析与管理数据，为水土保持决策提供科学、精准的数据支撑。

泥沙含量传感器工作流程：地表水体由引水槽进入明渠或巴歇尔槽并经过明渠流量计获得瞬时径流量数据，并计算出单位时间内的径流总量，分水管采集到地表水体送入主水箱，当主水箱待测地表水容量足够进行检测时，系统启动并将待测地表水送入样品仓进行检测,传感器把收集到的数据送给处理器经处理后得到泥沙含量,得到数据后传感器把内部样品由排水管排出为下次采样做好准备。处理器通过485输出至外部设备。

二、卡口站水土流失自动监测系统产品特点

1、全天候无人值守，自动测量：径流量、径流含沙量、径流总量、累计雨量。

2、太阳能供电和市电双供电，稳定可靠。全天候无人值守，自动测量数据。

3、抽水泵定时启停，长效耐用。

4、具有在计算机软件上在线实时监测、显示各测量参数动态过程及曲线、历史数据下载功能。

5、可现场在数据管理主控机上自由设置采样频率及调校时钟。

6、稳定性好，传感器自主研发精度高、稳定性强、抗环境干扰能力强。

三、卡口站水土流失自动监测系统技术参数

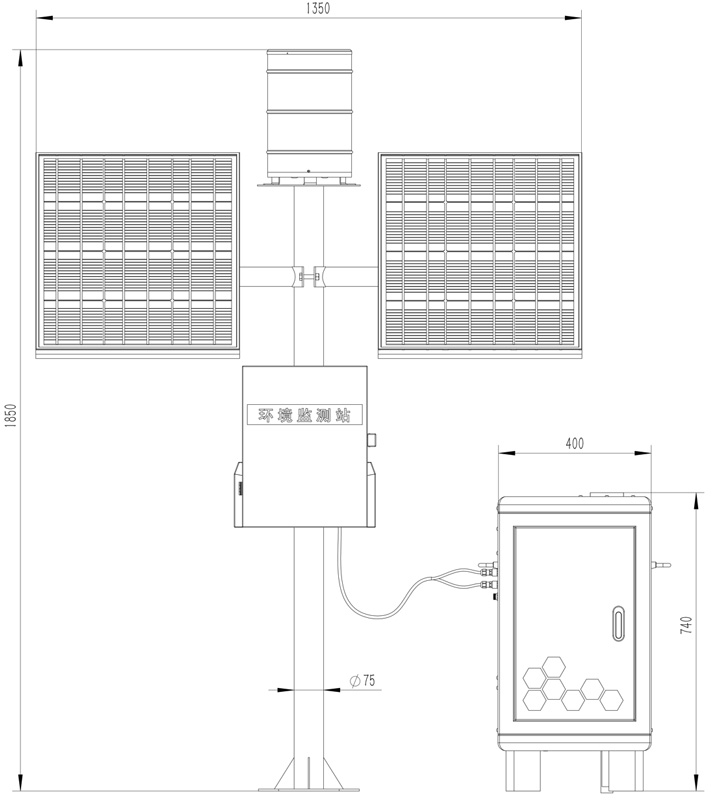

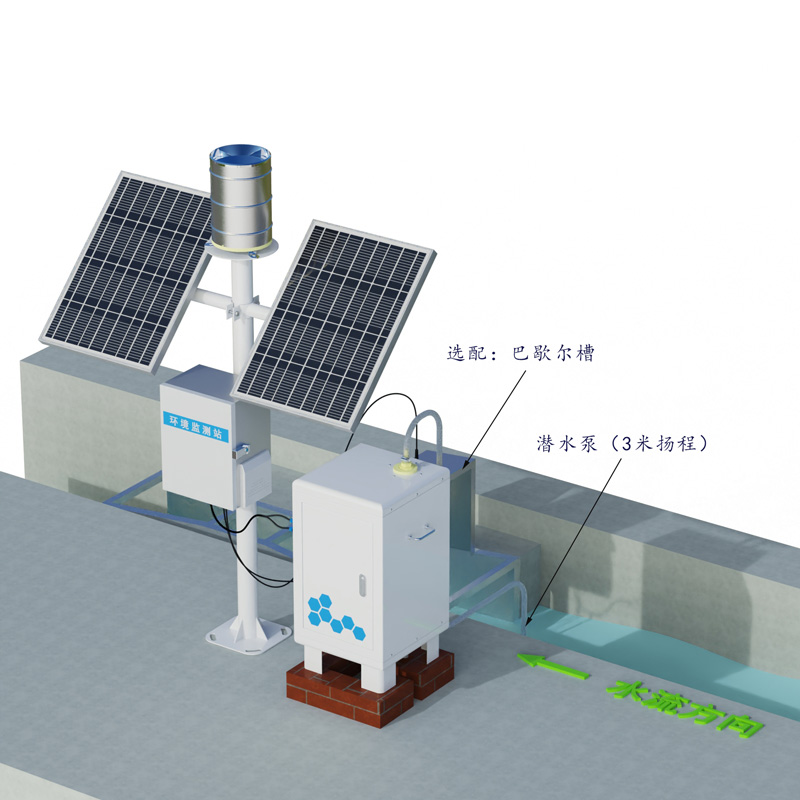

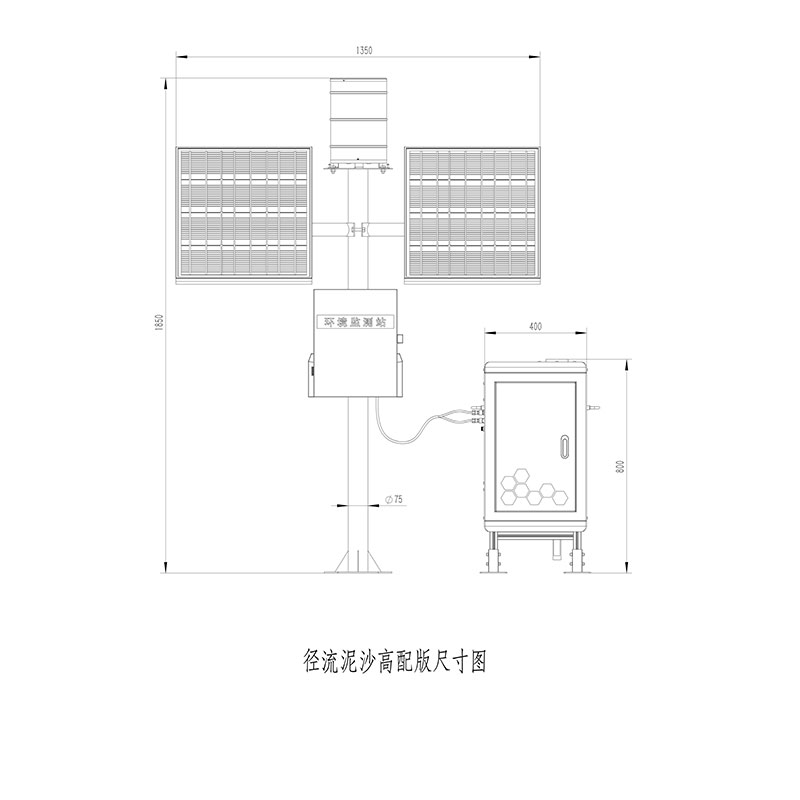

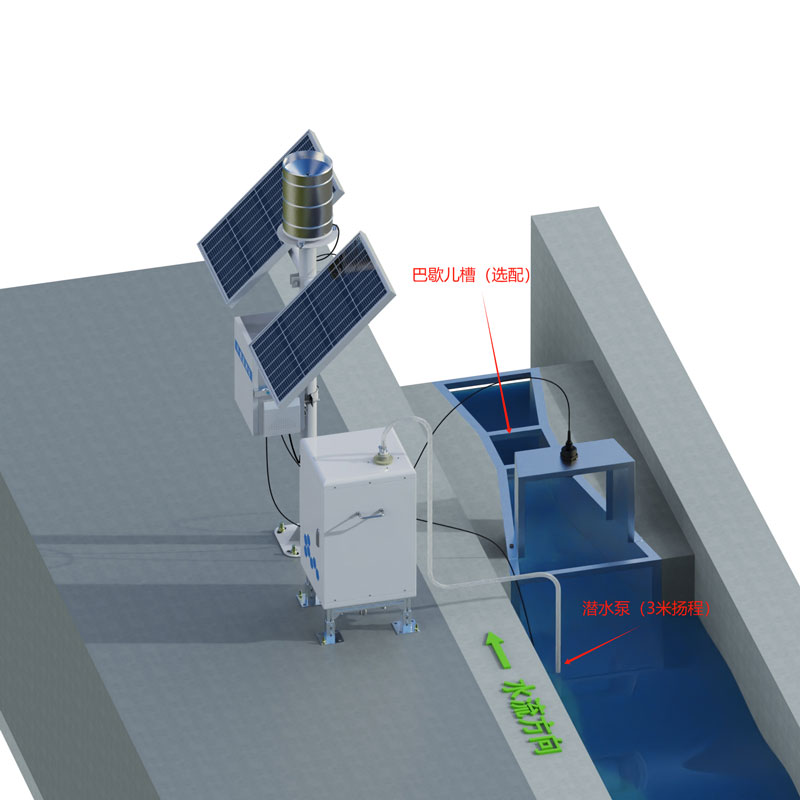

四、卡口站水土流失自动监测系统产品尺寸及工作示意图

五、卡口站水土流失自动监测系统维护和保养

初次使用前请先拧松运输固定杆，否则设备将无法正常工作。

初次使用或久置不用重新使用时，请重新进行清水校准和零点校准。

定期检查储水箱，如有污泥大量沉积或有杂物，请进行清除，可拆下排水阀并冲洗干净。

定期检查排水阀，样品桶进水阀，样品桶排水阀，水流流通是否通畅，如水流弱小或不通水，可取消排水阀上的控制线并拆卸下排水阀进行清洗，然后重新安装回去。

保持设备内部整洁，称重部分禁止物品堆积，样品桶下禁止放置物品。

设备所在区域温度低至零下时，请排空设备内部水分，放置结冰损坏设备。

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经损坏。

六、卡口站水土流失自动监测系统云平台介绍

物联云平台是基于物联网通信技术的数据接收、处理、分析平台，支持MQTT设备通信协议，支持HJ212-2017、HJ212-2005环保协议，支持TCP/IP短链接数据转发，支持HTTP协议数据转发，支持实时、历史数据查询及分析，支持时间序列数据的波形图显示，支持数据聚合，支持实时视频接入，支持设备地图等。

卡口站水土流失自动监测系统一句话卖点：

卡口站水土流失自动监测系统专为小流域与径流场设计的水土流失自动化监测设备，解决传统人工测量流量和泥沙数据工作量大、效率低、人力成本高及数据误差大等核心问题。

卡口站水土流失自动监测系统常见问题解答：

问：卡口站水土流失自动监测系统是什么？

卡口站水土流失自动监测系统又称卡口站径流泥沙自动监测仪器，是布设于小流域出口或径流场的关键监测设施。系统由数据采集主控机、含沙量测量传感器、明渠流量传感器和降雨量传感器构成，可自动监测、存储、远传每个监测点的径流流量、泥沙含量及累计雨量等数据。

问：卡口站水土流失自动监测系统的工作原理是什么？

地表水体由引水槽进入明渠或巴歇尔槽，经明渠流量计获得瞬时径流量并计算径流总量。分水管采集水体送入主水箱，待测水容量足够时送入样品仓检测，传感器将数据经处理器处理后得到泥沙含量，最后通过排水管排出为下次采样做准备，处理器通过485输出至外部设备。

问：卡口站水土流失自动监测系统可监测哪些参数？

系统可自动测量径流量、径流含沙量、径流总量及累计雨量四大核心参数。径流流量分辨率为0.1m³/h，含沙量测量范围0～500kg/m³、分辨率0.01kg/m³，雨量测量范围0～4mm/min（最大雨强8mm/min）。

问：卡口站水土流失自动监测系统相比传统人工监测有哪些优势？

系统将传统人工、间歇性的水土流失测量转变为自动化、连续性的在线监测。全天候无人值守自动运行，配备太阳能和市电双供电保障。传感器自主研发精度高、抗干扰能力强，数据实时上传云平台，用户可随时调取分析，大幅提升监测效率和数据准确性。

问：卡口站水土流失自动监测系统适用于哪些场景？

系统主要适用于径流场与小流域的水土流失监测工作，可布设于小流域控制站、坡面径流场等监测点。已在安徽岳西大别山地区建成小流域水土流失卡口监测场，用于自动监测降雨量、径流量和悬移质侵蚀泥沙量等数据。

问：卡口站水土流失自动监测系统的价格是多少？

产品参考价格为40000元/套，具体成交价以合同协议为准。价格包含数据采集主控机、含沙量测量传感器、明渠流量传感器和降雨量传感器等全套硬件设备。

问：卡口站水土流失自动监测系统如何安装？

安装需将监测仪平稳安装于目标监测点，确保传感器浸入径流路径且无遮挡。安装前需开挖底座土方、预埋管、浇筑混凝土基台，采用螺栓将仪器底座固定在基台上。安装后通过配套软件启动自检程序，验证各模块通信状态与数据输出稳定性。

问：卡口站水土流失自动监测系统有哪些实际应用案例？

系统已在安徽岳西大别山地区建成小流域水土流失卡口监测场，自动监测降雨量、径流量和悬移质侵蚀泥沙量。东胜区在东阿卜亥上游卡口站安装智能系统，实时监测降雨量、水位、流量及累计径流量，用于统计年度水土流失量。此外，黄岩区在梨坑口小流域等3个监测点部署系统，对入库泥沙进行监测预警。

问：卡口站水土流失自动监测系统的监测数据有什么用途？

系统采集的泥沙含量、径流量和累计雨量数据实时上传至云平台，为水土保持决策提供科学、精准的数据支撑。数据可用于评估水土保持措施效果、研究土壤侵蚀规律、发布水土流失预警，也可为区域水土流失时空分布特征和演化机制研究提供依据。
