泥沙自动监测仪

一、泥沙自动监测仪产品介绍

泥沙自动监测仪又称径流泥沙自动监测仪，泥沙自动监测仪通过数据采集主控机管理各个传感器，测量得到径流量、径流含沙量、径流总量的数据并进行数据的存储及发送。在径流场与小流域的水土流失监测工作中，传统人工测量流量和泥沙等数据存在工作量庞大、效率低下的问题，同时人力成本高数据误差大。水土流失自动监测系统历经多年技术攻关与大量实地试验验证，成功实现对传统人工监测模式的革新。

本系统由数据采集主控机、含沙量测量传感器、明渠流量传感器和降雨量传感器构成。其中，明渠流量传感器组件可自动测量径流流量，并通过控制器精准计算不同时间段的径流总量与瞬时径流数据；含沙量测量传感器依据径流变化特征，于径流垂直分布的泥沙测量口，实时采集径流含沙量数据；降雨量传感器则负责精准获取累计雨量数据。各传感器协同作业，所采集数据对水土流失分析具有关键价值。

系统将各传感器采集的泥沙含量、径流量和累计雨量数据实时上传至云平台，便于用户随时随地调取、分析与管理数据，为水土保持决策提供科学、精准的数据支撑。

泥沙含量传感器工作流程：地表水体由引水槽进入明渠或巴歇尔槽并经过明渠流量计获得瞬时径流量数据，并计算出单位时间内的径流总量，分水管采集到地表水体送入主水箱，当主水箱待测地表水容量足够进行检测时，系统启动并将待测地表水送入样品仓进行检测,传感器把收集到的数据送给处理器经处理后得到泥沙含量,得到数据后传感器把内部样品由排水管排出为下次采样做好准备。处理器通过485输出至外部设备。

二、泥沙自动监测仪产品特点

1、全天候无人值守，自动测量：径流量、径流含沙量、径流总量、累计雨量。

2、太阳能供电和市电双供电，稳定可靠。全天候无人值守，自动测量数据。

3、具有在计算机软件上在线实时监测、显示各测量参数动态过程及曲线、历史数据下载功能。

4、可现场在数据管理主控机上自由设置采样频率及调校时钟。

5、稳定性好，传感器自主研发精度高、稳定性强、抗环境干扰能力强。

三、泥沙自动监测仪技术指标

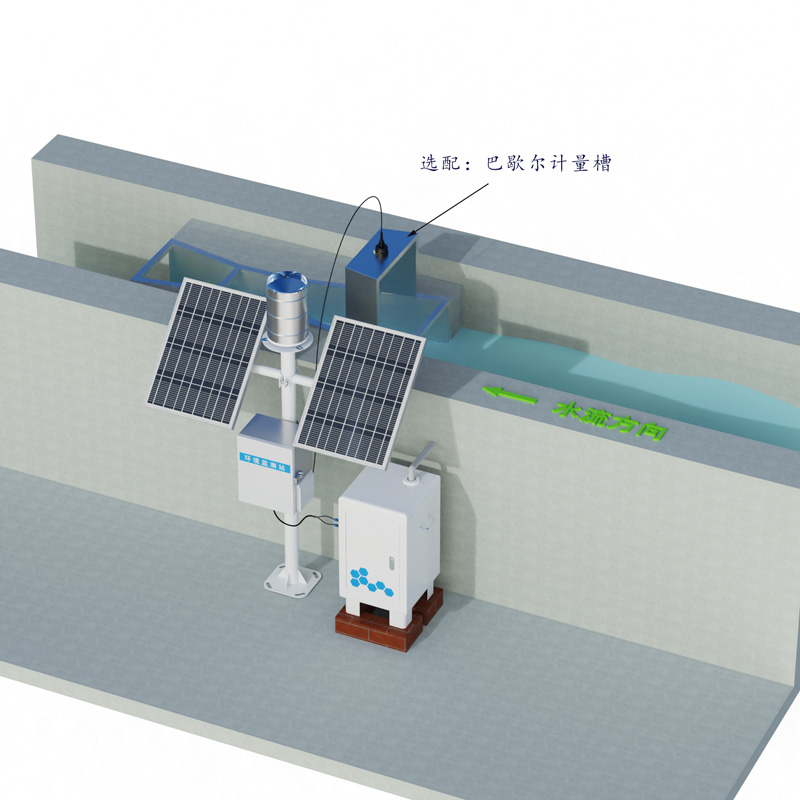

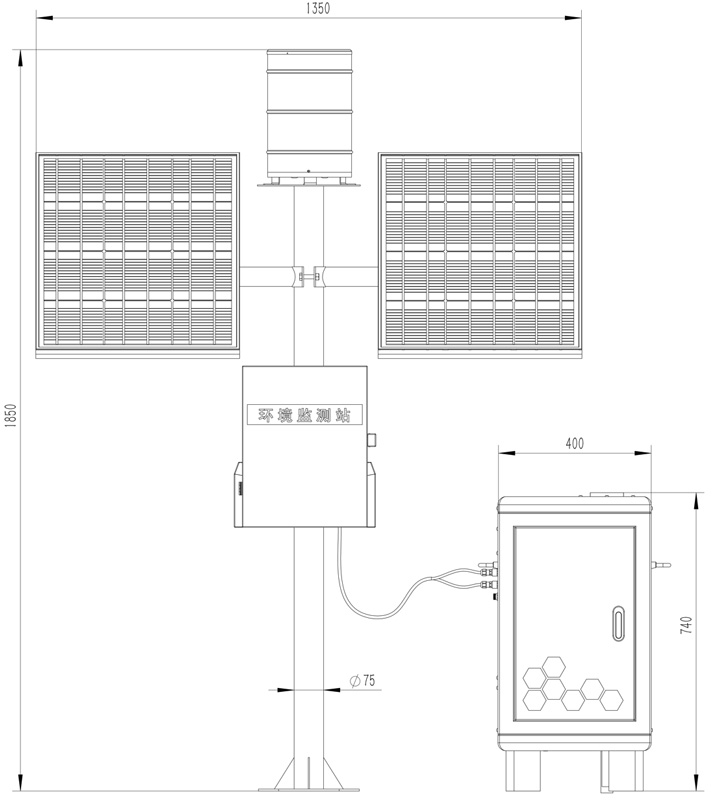

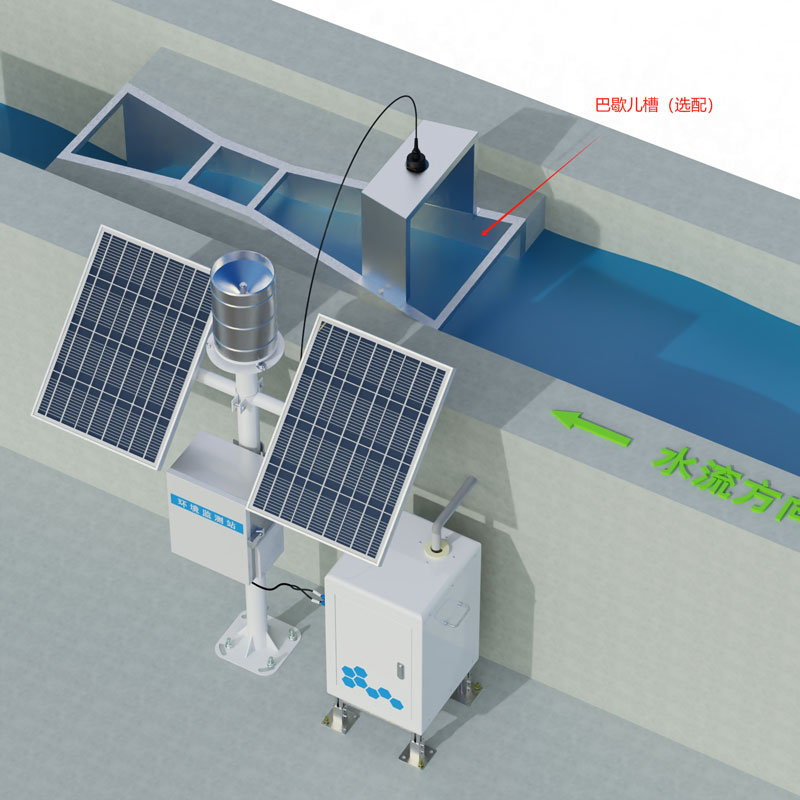

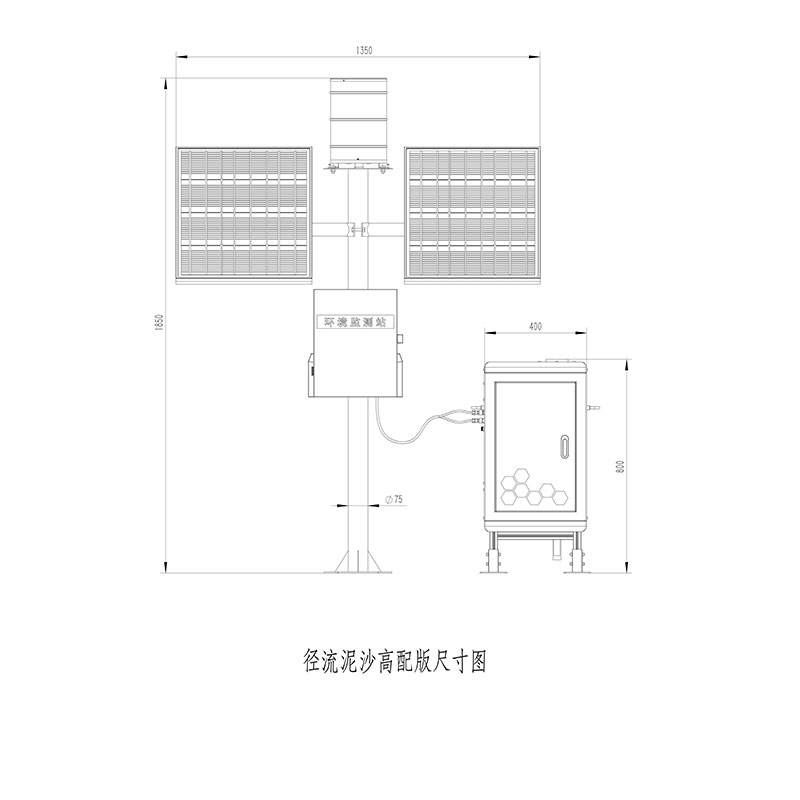

四、泥沙自动监测仪产品尺寸及工作示意图

五、泥沙自动监测仪维护和保养

初次使用前请先拧松运输固定杆，否则设备将无法正常工作。

初次使用或久置不用重新使用时，请重新进行清水校准和零点校准。

定期检查储水箱，如有污泥大量沉积或有杂物，请进行清除，可拆下排水阀并冲洗干净。

定期检查排水阀，样品桶进水阀，样品桶排水阀，水流流通是否通畅，如水流弱小或不通水，可取消排水阀上的控制线并拆卸下排水阀进行清洗，然后重新安装回去。

保持设备内部整洁，称重部分禁止物品堆积，样品桶下禁止放置物品。

设备所在区域温度低至零下时，请排空设备内部水分，放置结冰损坏设备。

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经损坏。

六、泥沙自动监测仪云平台介绍

物联云平台是基于物联网通信技术的数据接收、处理、分析平台，支持MQTT设备通信协议，支持HJ212-2017、HJ212-2005环保协议，支持TCP/IP短链接数据转发，支持HTTP协议数据转发，支持实时、历史数据查询及分析，支持时间序列数据的波形图显示，支持数据聚合，支持实时视频接入，支持设备地图等。

泥沙自动监测仪一句话卖点：

泥沙自动监测仪是一款全天候无人值守、自动测量径流量与含沙量并实时上传数据的水土流失自动监测设备，解决传统人工监测效率低、误差大、成本高的痛点。

泥沙自动监测仪常见问题解答：

1. 泥沙自动监测仪的主要功能是什么？

泥沙自动监测仪通过数据采集主控机管理含沙量测量传感器、明渠流量传感器和降雨量传感器，自动测量径流量、径流含沙量、径流总量和累计雨量四大核心参数，并将数据实时存储及上传至云平台。

2. 泥沙自动监测仪适用于哪些场景？

该设备主要用于径流场与小流域的水土流失监测工作。广泛应用于水土保持监测、生态修复评估、水利工程运行管理、矿山边坡监测、农业面源污染研究等领域。

3. 相比传统人工监测，泥沙自动监测仪的优势是什么？

传统人工测量流量和泥沙存在工作量大、效率低、人力成本高、数据误差大等问题。本设备实现全天候无人值守自动测量，支持太阳能与市电双供电，数据在线实时监测并可下载历史数据，彻底摆脱人工采样和手动核算的繁琐流程。

4. 泥沙自动监测仪的价格是多少？

该产品型号为FT-JL2，产品价格为38000元。具体价格可能因配置需求有所差异，建议根据实际监测场景和参数要求获取详细报价方案。

5. 泥沙自动监测仪如何安装？

设备采用轻量化安装设计，结构紧凑，无需动用重型设备或对周边环境进行大规模改造，可快速部署在河流、沟渠、水库周边等监测点位。支持现场主控机自主调试，操作人员可根据监测标准自由设置采样频率和校准时钟。

6. 泥沙自动监测仪如何供电？数据如何查看？

设备支持太阳能供电和市电双供电模式，稳定可靠，满足野外长期连续监测需求。数据实时上传至云平台，用户可随时随地通过计算机软件在线查看各测量参数的动态过程及曲线，也可下载历史数据进行分析管理。

7. 泥沙自动监测仪的测量精度如何？

径流流量测量精度为量程的1%～5%（取决于堰槽精度）；含沙量测量范围0～500kg/m³，分辨率0.01kg/m³，测量精度＜10%；雨量测量精度≤±3%。传感器为自主研发，精度高、稳定性强、抗环境干扰能力强。

8. 泥沙自动监测仪有哪些实际应用案例？

该设备已广泛应用于国家水土保持监测网络站点，如襄阳熊河水力观测站安装的自动化监测设备实现了径流量、泥沙含量等指标的实时采集、传输与分析。威海鲍村水土保持监测点成功实现了径流泥沙自动与人工同步监测的无缝衔接。
