土壤热通量传感器

一、土壤热通量传感器产品概述

土壤热通量传感器又称土壤热通量板、土壤热流计，土壤热通量传感器是一个超级灵敏的热通量板，特别设计用于土内使用，采用热电堆测量温度梯度，热辐射能使两个不用材料的结点之间产生温差电势。可以用于土壤内部测量。它通过一个热电堆，以电压形式输出，电压正比于热通量，它容易操作，特别适用于测量土壤和建筑墙体、玻璃墙体的热导率。利用埋在土中2cm处的热通量板所测量得到的土壤热通量值。一年当中，它是随着季节的变化而变化，夏季土壤热通量为正值，既有热量进入土壤层中，而且量值较大；冬季则土壤热通量为负值，土壤中的热量向大气释放，但量值较小。

二、土壤热通量传感器适用范围

本品可广泛用环境、农业、林业、种植、建筑、等领域。

三、土壤热通量传感器技术参数

供电电压：□12-24V□5V

输出信号：□电流型4～20mA□0-2V□RS485定制

测量范围：-200至200 w/m2

内阻小于300Ω

测量精度：小于5%

热流计算公式

热流量（w/m2）=系数（w*m-2/mv）*输出（mv）

工作电流:12V上电约26mA

四、土壤热通量传感器功能特点

1.体积小巧，测量快速准确

2.低功耗设计，采用合理的功耗控制模式

3.性能稳定

五、土壤热通量传感器测量方法

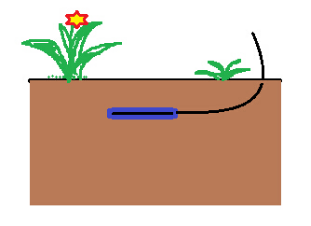

1.土壤热通量传感器土壤中测量方法

应该使板面与热流量方向相垂直，水平放置于土壤层中。传感器的埋设深度，通常是距自然下垫面3-10厘米深处，应尽量避免直接设置在土层表面，因为自然下垫面并非几何平面，表面的微小起伏将使传感器读数失去代表性，同时传感器的上表面直接与空气接触也可能产生辐射误差。通常在观测场地选择一块具有代表性的地段，用铲刀垂直向下挖一剖面，

从土壤表面向下沿剖面量出所需要的深度，然后沿水平方向掏空，其大小正好可以放置热流板，并使传感器的上下两侧面能与土壤保持良好的接触，将导线沿剖面引出再将土壤回填。但要注意，热流板的埋设深度应该是其中心线与土壤表面的距离。

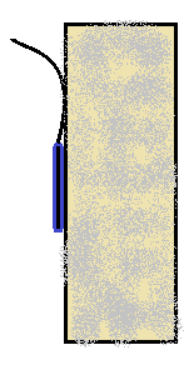

2.土壤热通量传感器墙面上测量方法

首先将热流传感器表面均匀涂上凡士林，将涂有凡士林的热流传感器贴在墙体表面，使墙体和热流传感器能够进行紧密接触，停留几分钟后，待热流传感器适应环境温度后可开始测量。

土壤热通量传感器一句话卖点：

土壤热通量传感器是一款采用热电堆技术、用于精确测量土壤及建筑墙体热通量的高灵敏度监测设备，帮助农业、环境、建筑等领域用户掌握热流量变化规律，为科研和生产决策提供可靠数据支撑。

土壤热通量传感器常见问题解答：

1. 土壤热通量传感器的主要功能是什么？

土壤热通量传感器主要用于测量土壤或建筑墙体中的热流量大小与方向。它通过内置热电堆感应温度梯度，以电压信号形式输出，电压值与热通量成正比。该设备可帮助用户掌握不同季节土壤热量的吸收与释放规律，适用于农业墒情研究、建筑热工性能评估等场景。

2. 土壤热通量传感器的测量范围与精度是多少？

该传感器的测量范围为-200至200 W/m²，测量精度优于5%。内阻小于300Ω，供电电压支持12-24V或5V可选，输出信号支持电流型4-20mA、0-2V及RS485定制，能够满足不同数据采集系统的接入需求。

3. 土壤热通量传感器适用于哪些领域？

本品可广泛应用于环境监测、农业生产、林业研究、种植管理和建筑节能等领域。在农业中可用于研究土壤热交换对作物生长的影响，在建筑领域可用于检测墙体和玻璃幕墙的热导率，为节能设计提供依据。

4. 土壤热通量传感器相比同类产品有哪些优势？

该传感器体积小巧，测量快速准确。采用低功耗设计，运行电流仅约26mA（12V供电），适合长期野外部署。性能稳定可靠，热电堆结构灵敏度高，特别适合土壤内部及建筑墙面的热通量长期监测。

5. 土壤热通量传感器的价格是多少？

该产品型号FT-TL1，参考价格为1080元。具体价格可能因输出信号类型定制（如电流型、电压型或RS485）及采购数量有所不同，建议根据实际使用需求确认最终报价。

6. 土壤热通量传感器如何安装？

土壤中安装时，应将板面与热流量方向垂直，水平埋设于距自然下垫面3-10厘米深处，避免直接置于地表。需先垂直挖开剖面，在目标深度横向掏孔放置传感器，确保上下两侧与土壤良好接触后回填。墙面安装时，在传感器表面均匀涂抹凡士林后贴于墙体，停留数分钟待适应环境温度后即可测量。

7. 土壤热通量传感器的输出信号如何接入数据采集系统？

该传感器提供多种输出信号选项，包括电流型4-20mA、电压型0-2V以及RS485数字信号（可定制）。用户可根据现有数据采集器的输入接口选择合适的输出类型，供电电压支持12-24V或5V，便于与各类采集终端匹配。

8. 土壤热通量传感器在实际应用中有哪些典型案例？

该传感器广泛应用于农业田间土壤热通量长期监测，帮助研究人员分析不同季节土壤热量收支变化。在建筑领域，可用于墙体及玻璃幕墙的热导率检测。此外，在环境生态研究、林业小气候观测等场景中也有成熟应用。
